S置位線圈/R復位線圈及其說明（見表）

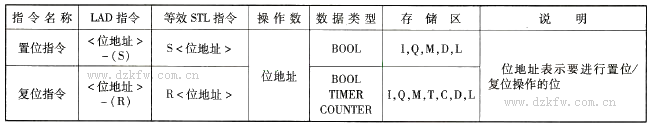

表 S置位線圈/R復位線圈及其說明

    置位／復位指令根據RLO的值來決定指定地址的狀態是否需要改變。對于置位指令，一旦RLO為1，置位指令使指定地址位為1，即使RLO不變?yōu)椤癘”，輸出仍保持為“1”；若RLO為“0”，指定地址位狀態保持不變。對于復位指令，一旦RLO為“1”，則復位指令使指定地址位為“0”，即使RLO不變?yōu)椤?”，指定地址位狀態保持不變；若RLO為0，指定地址位狀態保持不變。

    置位／復位指令可用于結束一個邏輯串（梯級），復位指令也可用于復位定時器和計數器。在語句表中，置位指令用S<操作數>表示；復位指令用R<操作數>表示。
