PLC指令格式中各部分內容說明如下：

（1）控制條件

控制條件的數量和意義隨功能指令的不同而變化�？刂茥l件存入堆棧寄存器中，其順序是固定不變的。

（2）指令

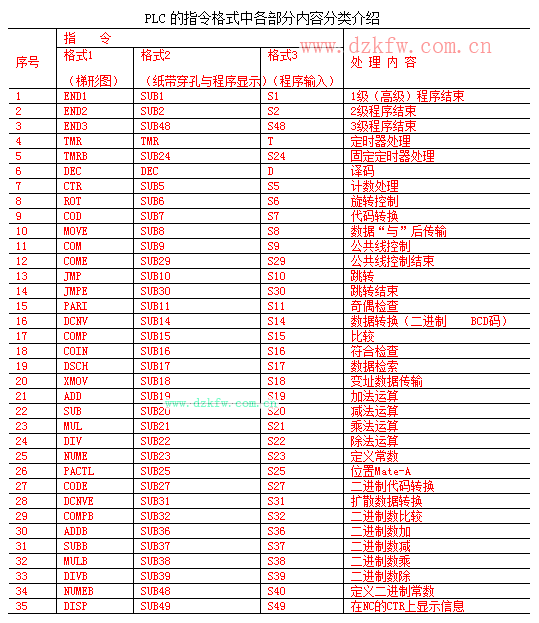

功能指令的種類見表5-4


指令的三種格式，格式1用于梯形圖；格式2用于紙帶穿孔和程序顯示；格式3是用編程器輸入程序時的簡化指令。對TMR和DEC指令在編程器上有其專用指令鍵，其他功能指令則用SUB鍵和其后的數字鍵輸入。

（3）參數

功能指令不同于基本指令，可以處理各種數據，也就是說數據或存有數據的地址可作為功能指令的參數，參數的數目和含義隨指令的不同而不同。

（4）輸出

功能指令的執行情況可用一位“1”和“0”表示時，把它輸出到Wl繼電器，Wl繼電器的地址可隨意確定。但有些功能指令不用Wl，如MOVE、COM、JMP等。

（5）需要處理的數據

由功能指令管理的數據通常是BCD碼或二進制數。如4位數的BCD碼數據是按一定順序放在兩個連續地址的存儲單元中，分低兩位和高兩位存放。例如BCD碼1234被存放在地址200和201中，則200中存低兩位（34），201中存高兩位（12）。在功能指令中只用參數指定低字節的200地址。二進制代碼數據可以由l字節、2字節、4字節數據組成，同樣是低字節存在最小地址,在功能指令中也是用參數指定最小地址。
