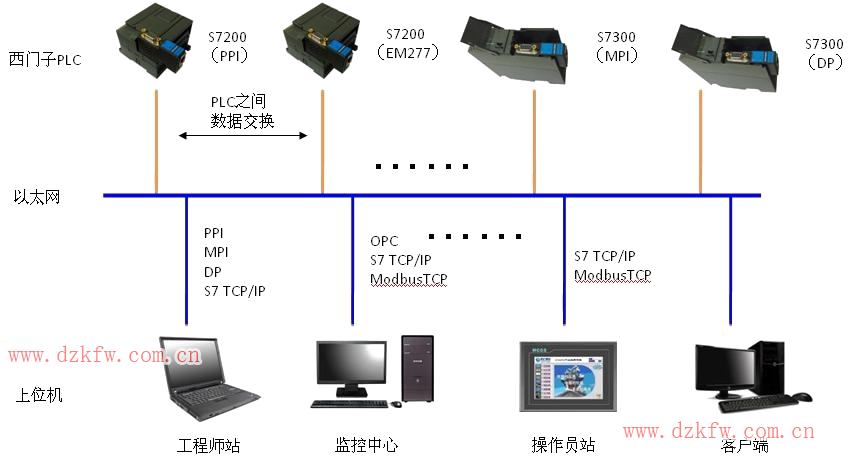

目前西門子300/400系列的PLC的通訊方式開始大量使用工業以太網通訊，MP277/377、xP177B系列觸摸屏也集成了以太網接口，這帶來一個好處，所有的接口都統一，在網絡通訊時采用都以太網接口，所有的設備組成一個局域網，包括上位監控計算機、編程設備、PLC、觸摸屏都能很方便地互相訪問，需要擴展多一個設備也很方便，只需要加一個交換機就能擴展出多個接口。因?yàn)橛羞@些好處，所以采用以太網通訊越來越流行，下面說一說以太網通訊的其中一個應用，PLC與PLC之間通過以太網互連。
一、S7-300/400之間互連
1、采用PLC與PLC通過以太網訪問，需要增加以太網模塊，如CP343-1，CP443-1的模塊，或者采用帶有PN接口的PLC，如CPU315-2DP/PN的PLC。
2、采用兩塊CP343-1互連，先在同一個項目里做好兩套PLC的硬件組態，分配好IP地址，打開NetPro，選擇其中一個PLC，雙擊連接列表上的空白行，添加一個
S7 conection。選擇連接的另一個PLC，記住連接的ID號。通訊雙方的其中一個站為Client端，激活“Establish an active connection”的選項(默認是激活的)。這樣NetPro的配置就完成了，編譯、下載完成
3、打開其中兩套PLC的OB1，調用FB12(BSEND)塊發送數據，F(xiàn)B13(BRCV)塊接收數據，1#PLC的發送對應2#PLC的接收，1#PLC的接收對應2#PLC的發送。
4、調用FB12的時候幾個參數的含意，a、REQ，發送開始，上升沿觸發發送工作；b、ID，連接ID號，這個ID號是在NetPro組態時生成的ID號；c、R_ID，連接號，相同連接號的FB塊互相對應發送接收數據，這個是由用戶編程時定義的，例如1#PLC的FB12的R_ID是DW#16#2，則2#PLC的FB13的R_ID也是DW#16#2，這樣才能保證正常接收發送；d、DONE，發送完成，如果REQ端是一個不停的脈沖，正常情況下DONE端也應該也是一個不停的脈沖反饋；e、SD_1，發送的開始地址，以P# x.x byte xxx來表示，f、LEN，發送數據的長度。
5、采用FB12、FB13來進行發送/接收是比較麻煩的，一方面需要兩端的以太網模塊都支持雙邊發送，如Cp343-1-Lean就不支持了，另一方面，兩邊都要寫程序，對于增加的系統不太方便，所以這時可以在NetPro里把One-way(單邊通訊，激活后FB12、FB13不能使用)激活，采用FB14(GET)取數據、FB15(PUT)發送數據來做，F(xiàn)B14的參數定義和FB12差不多，只是少了R_ID和LEN，這樣更方便一些，而且還有一個好處，不需要對原有的系統進行什么更改，只需要把單邊的PLC組態和程序下載就可以了
6、需要注意的另一個問題是FB和SFB的區別，在400上采用SFB，在S7-300上采用FB，在S7-300集成的PN口上，采用SFB，這個問題曾經折磨過我一兩天才解決。
二、WinLC與PLC互連
WinLC是在PC機上的軟件PLC，可以把一臺PC機當成PLC使用。這樣對于不能采用模擬器連接的軟件是比較方便的，如采用Intouch、Ifix這些SCADA軟件做為上位機軟件時，測試是個麻煩的問題，需要與實際機器連接起來才能測試，但如果有WinLC，可以把程序拷到WinLC上運行，上位機軟件與WinLC聯機測試，省去不少工夫，所以WinLC對于不方便進行現場測試的環境，是個不錯的替代方案。WinLC既然是一套軟件PLC，就能夠?qū)崿F(xiàn)PLC的功能，那么與PLC通訊也是可以實現的，
下面說一說WinLC與S7-300互連
1、新建一個項目，建立一個S7-300的站點，硬件組態；建立一個PC站點，在PC站點上增加一個WinLC和一個IE General，IE General的IP地址與PC機的IP地址一致，其實IE General指的就是PC機的以太網卡。
2、打開NetPro，在WinLC上新建一個S7 conection，指向S7-300，編譯、存盤
3、在PCStation上增加WinLC和IE General，需要注意槽號要與硬件配置時候一樣
3、打開WinLC的OB塊，調用SFB14、SFB15來讀寫S7-300的數據
4、啟動WinLC軟件，下載程序，這樣就可以實現軟件PLC與PLC互連了
三、兩種方式的結合
      如果有多臺PLC需要與PC機上的SCADA軟件通過OPC進行通訊，但是又發現SCADA軟件讀取的速度太慢，不能滿足刷新要求，或者數據要做些預處理才能顯示，SCADA軟件上運行太多的腳本又影響速度，那么通過軟PLC把多臺PLC的數據先讀過來進行預處理，SCADA軟件只與一臺PLC進行通訊，這樣SCADA軟件上的工作量會少一些。這個時候把上面說的兩種方式結合一下，就能夠?qū)崿F(xiàn)這樣的功能了。
    1、通訊連接參照上面的方法設置
    2、在WinLC的PC站點上添加一個OPC服務器，在NetPro里面打開OPC的連接列表，添加一個S7 conection，指向WinLC，編譯、下載
    3、通過OPC客戶端可以直接訪問OPC服務器的內容，常用的SCADA軟件如Intouch、Citect、IFix這些軟件都支持OPC，設置訪問連接就可以在軟件上直接讀寫了，如果更簡單的界面，可以自己用VB編寫一個OPC客戶端，讀寫數據都在VB程序上實現，不使用SCADA軟件，可以省掉不少錢了。
