會員注冊解：0～100Co的溫度值經A/D轉換后的數字為0～27648，設轉換后得到的數字為T，轉換公式為：

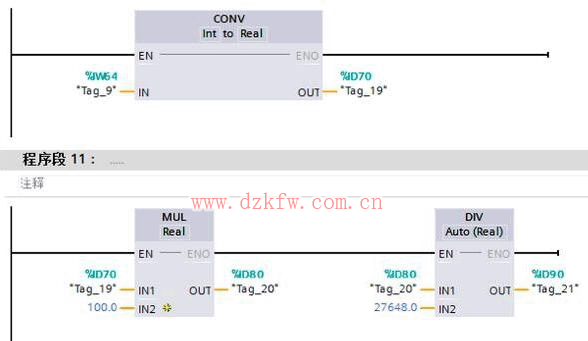

在編輯指令時，為了保證運算精度，應先乘后除。
因為公式中IW64乘以100的運算結果可能會大于16位整數的最大值32767（IW64為16位存儲器，模擬值為二進制的補碼，最高位為符號位，0為負，1為正），因此應將IW64中的數值數據類型轉換為實數再進行乘除運算。
plc四則運算指令的實際應用舉例
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2018-08-04
例題：溫度傳感器將采集到的溫度值轉換為電壓信號輸入給plc，測量范圍是0～100Co，數值經過被CPU集成的模擬量通道0（地址為IW64）轉換為0～27648的數字，假設轉換后的數字為T，試求以為Co單位的溫度值。
解：0～100Co的溫度值經A/D轉換后的數字為0～27648，設轉換后得到的數字為T，轉換公式為：
解：0～100Co的溫度值經A/D轉換后的數字為0～27648，設轉換后得到的數字為T，轉換公式為：
