RS觸發器為“置位優先”型觸發器（當R和S驅動信號同時為“1”時，觸發器最終為置位狀態）；SR觸發器為“復位優先”型觸發器（當R和S驅動信號同時為“1”時，觸發器最終為復位狀態）。RS觸發器和SR觸發器的“位地址”、置位（S）、復（S）及輸出（Q）所使用的操作數可以是：I、Q、M、L、D。

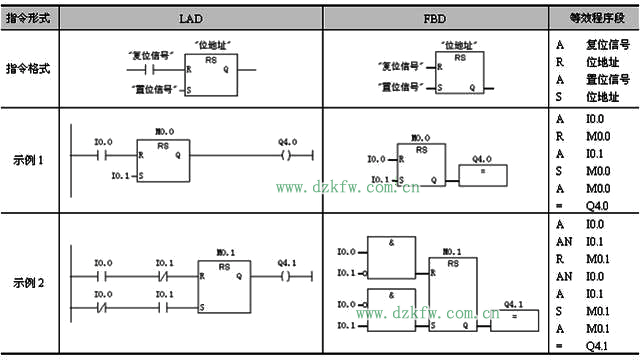

RS觸發器

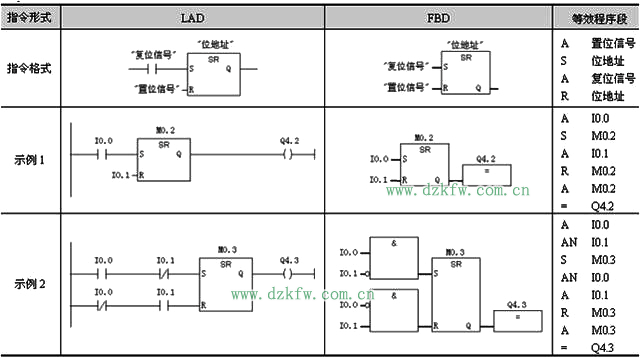

SR觸發器
單純的看這兩個觸發器大家可能不太清楚是什么意思，我畫一個工作時序圖，相信大家能看得懂，如下圖所示

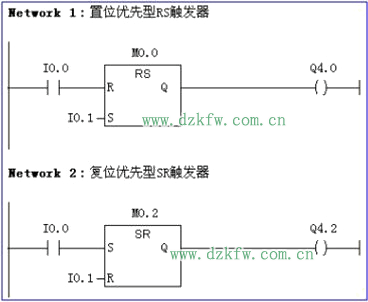

示例梯形圖


工作時序
這兩個圖非常明顯的解釋了這兩種觸發器工作原理，相信大家都會了解了吧
