與西門子S7-200 plc不同，S7-300/400 PLC的電路塊沒有專用的指令。如圖1所示的并聯塊，實際就是把兩個虛線框當做兩個塊，再將兩個塊做或運算。如圖2所示的串聯塊，實際就是把兩個虛線框當做兩個塊，再將兩個塊做與運算。

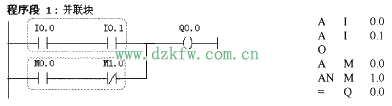

    圖1    plc梯形圖并聯塊示例

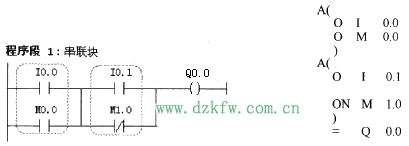

    圖2    plc梯形圖串聯塊示例
