在運用555 時基電路設計而成的定時器電路中，一般都將555 時基電路連接成單穩態觸發器，這樣連接使得電路設計簡單，只需要幾個電阻器和電容器就能實現觸發功能，但同時也存在外部對555 時基電路2 腳的干擾問題，本電路巧妙的利用了555 時基電路4 腳的強制復位的功能來實現抗干擾的定時器電路。

一、電路工作原理

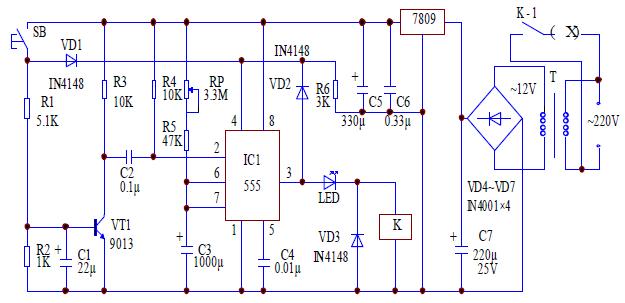

電路原理如圖1 所示。

在SB 斷開時，555 時基電路的4 腳通過電阻器R6 與地相連，555 時基電路被強制復位。此時，無論2 腳受到多大的干擾，555 時基電路都不工作。當按下按鈕B 后，電源通過二極管VD1 加到4 腳一個高電平，時基電路的強制復位功能解除，同時電源通過電阻器R1 加到三極管VT1 的基極上，使得VT1 導通，電容器C2 通過與VT1 集電極相連后向IC 電路的2 腳輸出一個低電平，IC 翻轉置位，3 腳輸出高電平，發光二極管點亮、繼電器K 得電，觸點K-1 閉合，插座對外供電，同時3 腳的高電平通過VD2 向4 腳輸出一個高電平使得電路自鎖。當暫態結束后，電路翻回穩態，3 腳輸出低電平，繼電器K 失電，觸頭K-1 斷開，電路恢復到初始狀態。

二、元器件的選擇
IC1 555 時基電路選用NE555、μA555、SL555 等時基集成電路；R1~R7 選用RTX—1/4W型碳膜電阻器；RP 可用WSW 型有機實心微調可變電阻器；C2、C4、C5、C6 選用CT1 型瓷介電容器，C1、C3、C7 選用CD11—16V 電解電容器；二極管VD1、VD2、VD3 選用IN4148硅型開關二極管，VD4~VD7 選用IN4001 硅型普通整流二極管；繼電器K 可根據用電設備的需要選擇；三端集成穩壓器選用7809 型三端集成穩壓電路。

三、制作與調試方法
在電路的調試階段，電路的定時時間可以通過T=1.1（RRP＋R5）×C3估算，所以需要改變定時時間可以通過調節可變電阻器來實現。
