會員注冊這個電路采用UC3843制作的升壓電路，電壓輸入為12V升壓電壓從22V到190V之間可以調整。這個電路適合做火箭或煙花的點火裝置。制作這個電路風險自負。 UC3843升壓電路的制作

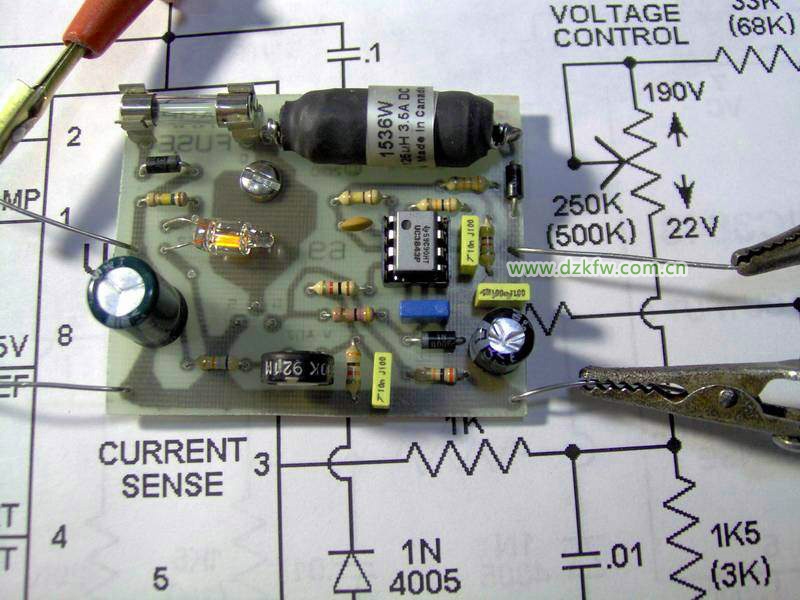

制作好的電路板
UC3843升壓電路的制作如下：

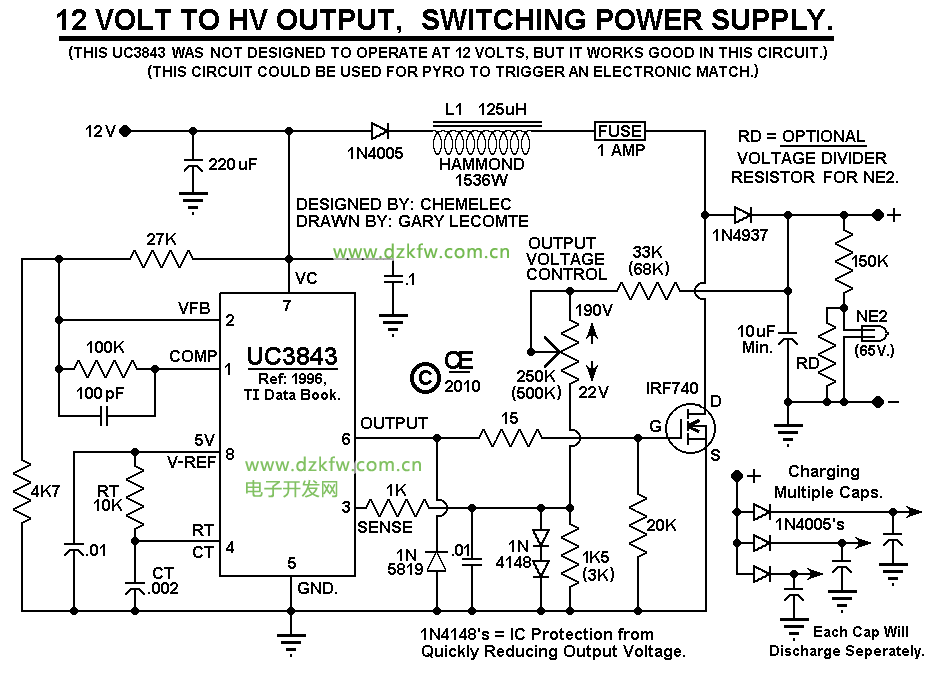

電路原理圖如下：

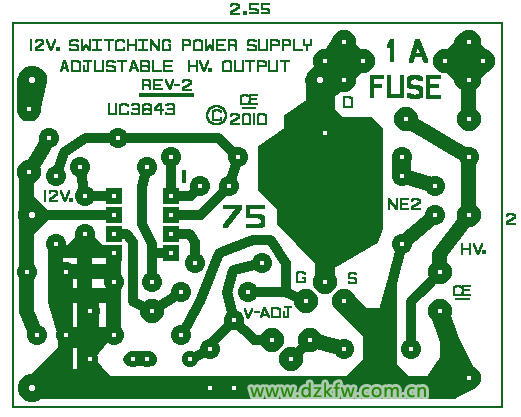

UC3843升壓電路的制作PCB
PCB圖
直流升壓電路 12V升壓電路產生12V升至22V-190V，UC3843
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2023/3/5
Tags：3843,直流升壓,升壓電路
