會員注冊555芯片組成的簡易直流升壓變換器電路
直流升壓器在許多便攜式儀器中有著廣泛的用途，因?yàn)檫@類儀器多是直流（干電池）供電，而其中有的局部電路需要較高的電壓，便需升壓電路提供。通常采用的升壓電路，是類似變壓器的小電感，電路既復雜制作又麻煩，用555時基電路取而代之，電路既簡單，工作又可靠。

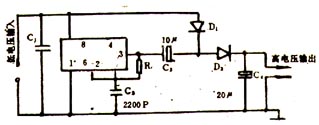

直流升壓器的電路圖如圖39-4所示。
圖39-4
圖中，IC555時基電路是組成自激多諧振蕩器，和C決定其振蕩頻率在20kHz左右，輸出端的電壓約為輸入電壓（即電源電壓）的2～2．5倍，負載能力可達50mA。
直流升壓器的印刷電路如圖39-5所示。
圖39-5 點擊查看:555內部結構,特點及引腳圖
