救護車鈴聲模擬電路

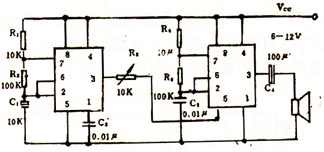

救護車鈴聲模擬電路如圖39-2所示。

圖39-2

          圖中，IC1555組成頻率為1Hz的振蕩電路，IC2555組成高頻振蕩器，其振蕩頻率被頻率為1Hz的振蕩器調制，即當IC1的③腳輸出高電平時，IC2振蕩器的振蕩頻率低；當IC1的③腳輸出低電平時，IC2振蕩器的振蕩頻率高，這樣就導致?lián)P聲器中發出“滴-嘟、滴-嘟”的聲響。

救護車鈴聲模擬印刷電路如圖39-3所示。

圖39-3
