用MAX1771(MAX770)制作萬用表9V電源（萬用表代用電源）
之前曾經做了幾個萬用表代用電源，但是效果不太理想，網上的電路也很多，用三極管搭建，電路很簡單，很多電路都需要一個電源開關來控制，否則電池很不耐用，沒幾天就沒電了。手頭上有限制的芯片MAX770,現在這個芯片已經停產了，代替的型號是MAX1771，兩個芯片使用是一樣的，可能芯片本身有點區別，但是我用在電路上看不出來。
MAX1771的datasheet上有很多電路，要制作萬用表電源，直接抄上面的電路就可以了，我就是抄的，不過由于沒有毫歐級的電阻，所以我取消了原本接在芯片CS引腳上的電阻，直接將CS引腳接地，可能會給電路的穩定性帶來影響，另外，沒有這個電阻，這個電路輸出電流會很大，如果有意外發生，那問題就大了。

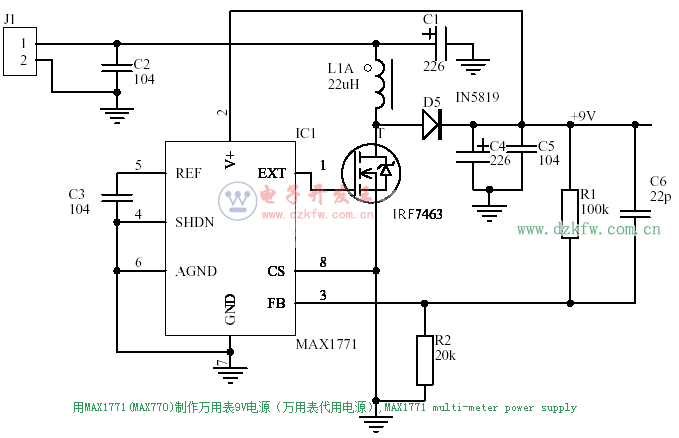

我的電路如下：

我的這個萬用表代用電源沒有設置開關，如果你需要設置開關，就將開關串聯到電路里就可以了。

這個電路耗電很小，在萬用表關閉的時候，耗電為0.7毫安，我使用的鋰電池是2800毫安時，所以我就不做開關了，理論上，這個電路在萬用表關閉情況下，待機可以長達166天。
即使是萬用表打開的情況下，電源的消耗也不多，只有23毫安。

當然，這個鋰電池是我在路上撿到的，不知道是哪種手機上用的，上面標稱2800毫安時，但是實際不知道有多少，不過看樣子這個電池體積比較大，容量應該不少吧。
當萬用表撥到二極管測試檔位，表筆進行短路測試時，蜂鳴片發聲時工作電流最大，最大工作電流可達70毫安。
下圖為制作PCB的負片，PCB很小，電阻都是用0603封裝的。

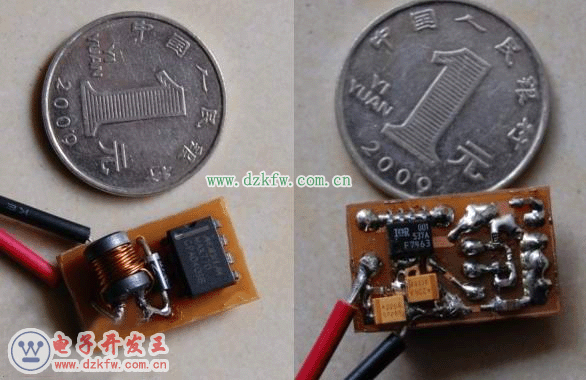

焊好的樣品如下：

下圖為底面的焊接元件位置，頂層的只有3個零件，就參考上面的圖就可以。

看看做好的東西裝到萬用表上：

當然，最后要弄好絕緣措施哦，否則不小心會短路的

最后將萬用表安裝好，并在外面做兩個接頭，方便以后給萬用表充電就可以了哦。下圖為我在背面做的接頭，由于我的萬用表背面有兩個凸臺，因此這個接頭不會影響萬用表的放置。

如果你感興趣，并且你也有這個芯片，可以做一個萬用表電源，這個芯片市面上好像不多，而且也比較貴，要么上網淘吧。
這個電路容易做，也不需要調試，只要焊接正確就可以了。
