自制LED恒流驅動電源,LNK304 LED driver

關鍵字：LNK304,LED電源電路，恒流驅動電源

作者：孫安

    由于LED用作照明燈具有節能、長壽命等優點，現在LED照明非�；馃帷Ｓ捎贚ED需要的是低壓直流電源．為了使用220V(或者110V)交流市電驅動LED。需要使用電源轉換電路。普通常見的線性電源由于體積大、效率低等缺點，不適合用在這里，但是常用的開關電源需要設計變壓器．設計制作過程比較復雜，不適合愛好者DIY。

    下面介紹的這個LED驅動電源電路非常簡單．并且全部使用市場上便于購買的器件，非常適合愛好者自己動手制作。這個電源支持90V～265V的交流市電輸入．輸出恒流100mA．能夠驅動4~5個串聯的LED模組。

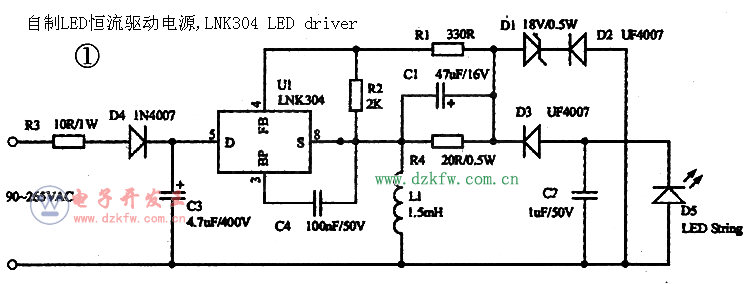

    圖1是本次制作的電路原理圖．使用了內部集成了開關管的LNK304這款芯片．電路拓?fù)錇閎uck-boost結構。90V～265V交流市電經過D4整流、C5濾波后進人U1，U1內部有一個基準源，會在FB腳和S腳之間產生一個1.65V的基準電壓．這個電壓以及R12、R2和R4共同決定了輸出的電流．具體的計算公式是：

  I=1.65x(R2+R1)／(R2xR4)

  按照?qǐng)D中的取值．輸出電流在100mA左右。

    圖中的C4是芯片濾波電容，C1濾除R4上的毛刺．C2為輸出攄波電容。為了防止沒有接LED的時候輸出電壓太高．D2和D1構成限壓電路。空載時輸出電壓由D1的穩壓值決定。

    制作可以在洞洞板上完成。其中R3是保險電阻．也可以用一只250W1A左右的保險絲代替。C3和C10是電解電容，C4和C2是陶瓷電容．特別是C2不能用電解電容，代替，否則會發熱比較嚴重。D2和D5需要耐壓500V以上的超快恢復二極管，可以代替的型號有HER107、MUR160等。L1用直徑10mm左右的工字電感。

    制作完成的電路如圖2所示（略）。制作完成后可以接上發光二極管測試�？梢允褂�4～5個功率LED串聯也可以使用五組(每組4～5個串聯)普通的高亮度LED并聯，每組電流約20mA。測試時不要直接接通220V市電。以免引起危險�？梢詫⒖烧{(diào)直流穩壓電源調到30V左右，接在輸．入端，如果LED能夠正常發光并且電流為100mA左右時，就可以直接接通市電了。接市電的過程中特別要注意安全，因?yàn)檎麄�(gè)電路是不隔離的．觸摸到任何部分都可能導致觸電。

    制作成功，這個可以用來做一個LED臺燈．圖3(略)給出的是實際工作的圖片，點亮五顆1W的LED。
