老式電動剃須刀改為充電式

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2014-1-24

老式電動剃須刀是指那種只有單頭圓型刀罩,電源采用一節電池供電的電動剃須刀。此類剃須刀的實際剃須效果很好,故市面上目前仍然有售。只是此機所用1號電池,須經常更換。
  根據此機原裝l號電池,電池倉容積空間較大的特點,通過改裝上一節5號可充電池后,再附加簡單的充電電路的方法,就把原剃須刀改造成了充電式電動剃須刀:既使用方便,又省卻了常購電池的開支。

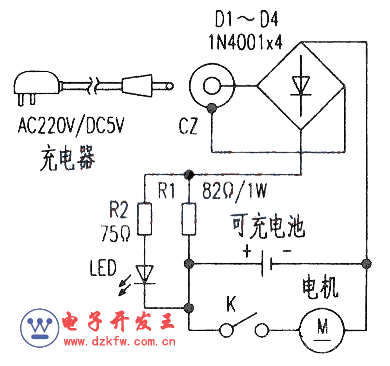

  改制時,所需加設元件及其電路組成如附圖所示。因電路很簡單,所以所用元件的連接,可采取搭接焊的方式。為可靠,電池和搭接成的電路部分,應用熱熔膠粘固于剃須刀原電池倉盒內。另外,對原剃須刀上稍需對其變動之處,是對機殼上安裝電源輸入插座CZ以及安裝IED充電指示管,而進行開孔。


老式電動剃須刀改為充電式電路圖,剃須刀電路圖
  首先,這里外置電源采用的是容易購到的手機充電器(即AC220V/DC5V小型電源轉換器),其上小型輸出同芯插頭,亦需采用能與之配套插接的普通小型同芯電源用插座:而此插座與許多隨聲聽、袖珍式收音機上使用的外接電源插座相同,很易購到。此插座安裝時,只需在剃須刀底部開一個能使插座前端顯露的方形小口(此型插座前頭為方形結構,較結實且不會松轉),將插座安上,并在后面打上熱熔膠粘牢固。安裝LED充電指示燈時則更為簡單,如采用φ3mmLED發光管(紅色),只需于剃須刀機殼上選一合適位置,用φ3mm鉆頭打一孔后,把LED管由殼內向外嵌入孔中,再把后面滴膠加固(以防松脫)即可。

Tags:剃須刀,電源,電路圖
