用光電耦合器隔離的正激變換式開關穩(wěn)壓電源

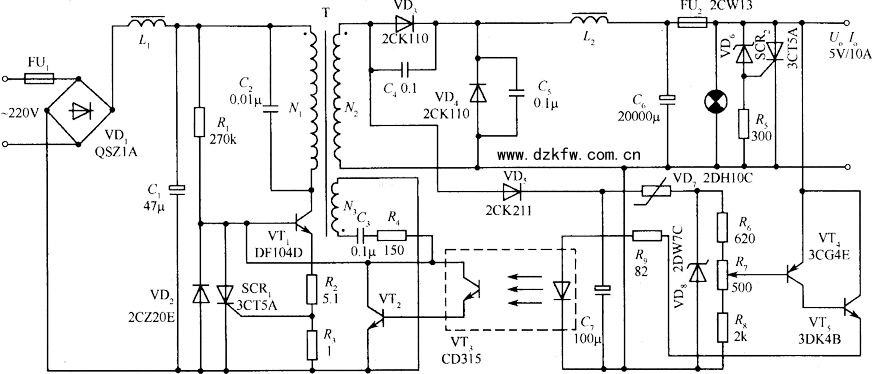

如圖是用光電耦合器隔離的正激變換式開關穩(wěn)壓電源。在正激式開關電源中，不能簡單地用增加次級繞組的方法來實現隔離，而用光電隔離效果較好。VT1是開關管，VT2與光電耦合器VT3的光敏三極管組成復合變阻管，VT4、VT5組成復合誤差放大管。N2為高頻變壓器T的供直流輸出和取樣的次級繞組。N2為自激振蕩的正反饋線圈。在此電路中，雖然直流電壓輸出端與誤差放大器的取樣電路是合在一起的，但是放大器輸出的信號不是用電路連接，而是用光的形式耦合到開關管VTl的基極，從而實現了誤差放大器的取樣電路與開關管的電隔離。本電源的主要技術指標如下： 輸入電壓：176～240V，5～1000Hz； 輸出電壓：5V±0.5V； 輸出電流：10A； 電網穩(wěn)定系數≤L％； 輸出紋波：有效值≤6.4mV，峰-峰值≤35mV； 輸出尖峰≤12mV(不含紋波)； 工作頻率：25～27kHz。
