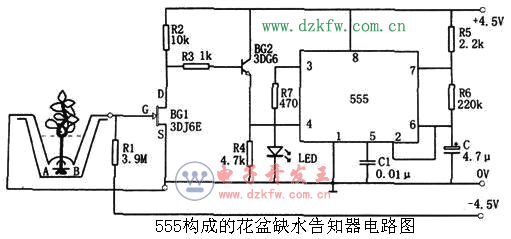

會員注冊圖中所示為花盆缺水告知電路。該電路由兩濕度探極A、B，多諧振蕩器，發光二極管LED等組成。其中振蕩器由555和R5、R6、C等組成，其振蕩頻率為f=1.44／(R5+2R6)C，圖示參數對應的約為1Hz。
當花盆中不缺水時，A、B間電阻較小，BG1的柵極G到電路地的電壓接近于0V，使N溝道結型場效應管BG1導通，相應BG2截止，其射極電位為0V，555因4腳為低電平而處于非觸發狀態，3腳輸出低電平。
當花盆缺水時，A、B間電阻增大，BG1因柵極G電位接近于負壓而截止，BG2導通，相應BG2的射極電位升高。當電位升到使555 4腳電位為高電平(>0.4V)時，振蕩器起振，由3腳輸出的振蕩信號驅動發光二極管LED發出1Hz的閃光，以告知該澆水了。
若在3腳換接1只小喇叭,同時將R5、R6或C減小，以使振蕩頻率f適合聽覺，則同樣也起到提醒作用。
