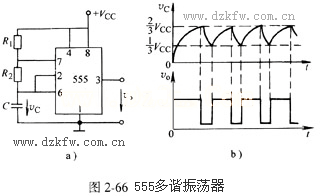

圖2-66a是由555組件組成的多諧振蕩器電路，R1、R2和C系外接元件。其工作原理如下：



 接通電源后，VCC經R1 R2給電容C充電。由于電容上電壓不能突變，電源剛接通時υC<VCC／3，所以555內部比較器A1輸出高電平，A2輸出低電平，即RD=1，SD=0，基本RS觸發器置1，輸出端Q為高電平。此時Q=O，使內部放電管截止。
 當υC上升到大于Vcc／3時，RD=1，SD=1，基本RS觸發器狀態不變，即輸出端Q仍為高電平，當VC上升到略大于2VCC／3時，Rn=0，SD=1，基本RS觸發器置0，輸出端Q為低電平。這時Q=1，使內部放電管飽合導通。于是電容C經R2和內部放電管放電，υc按指數規律減小。
  當υC下降略小于Vcc／3時，內部比較器A1輸出高電平，A2輸出低電平，基本RS觸發器置1，輸出高電平。這時，Q=0，內部放電管截止。于是C結束放電并重新開始充電。如此循環不止，輸出端就得到一系列矩形脈沖，如圖2-66b所示。
