這是一種用555時基集成電路構成的重復式定時電路（又稱雙重式定時電路或雙向定時電路）。所謂重復式定時電路即指它能使被控電器重復地定時工作和停止，也就是說，它不僅能使被控電器定時關閉，而且在關閉之后還能再自動的定時開啟。
　　這種重復式定時電路主要由一塊555時基集成電路構成。它具有線路簡單、工作穩定可靠、安裝使用方便等特點。在此電路中，其被控電器的開啟和關閉時間可以分別調整，互不影響，具有較高的實用價值。
　　工作原理

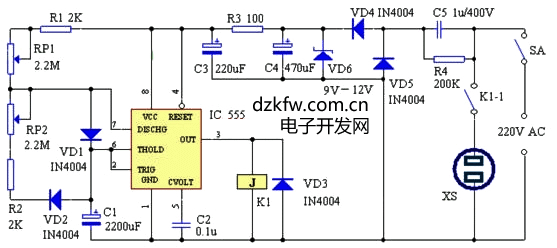

　　此重復式定時電路的電路原理圖如圖1所示。圖中IC555與RP1、R1、RP2、R2、VD1、VD2及C1等組成了一個無穩態電路，其輸出端（第3腳）的高低電平轉換時間由電容器C1的充放電時間決定，這個時間即分別是被控電器的開啟和關閉時間。由此可見，只要調整電容C1的充電和放電時間，即可達到調整被控電器的開啟和關閉時間的目的。在此電路中，為了使電容C1的充電和放電時間能單獨調整而互不影響，故加入了二極管VD1和VD2。
　　電路的工作過程簡述如下：在合上開關SA后，220V交流電壓經C5和R4（C5的放電電阻）降壓和VD4、VD5整流及VD6、R3、C3、C4穩壓濾波后給IC555提供一個較為穩定的直流電壓。在剛合上SA時，因電容C1兩端的電壓為零且不能突變，故此時IC的②、⑥腳為低電平，③腳輸出高電平，繼電器K吸合，插座XB得電，被控電器開始工作。與此同時，因IC的③腳為高電平，故其⑦腳也為高電平，二極管VD1導通、VD2截止，電源通過RP1和R1給C1充電，充電速度由RP1調整。當C1上的電壓充至2/3電源電壓（Ucc）時，IC的②、⑥腳變為高電平，③腳相應變為低電平，繼電器K1釋放，插座XB失電，被控電器停止工作。與此同時，因IC的③腳變為低電平，故其⑦腳也將變為低電平，二極管VD1截止、VD2導通，電容C1通過R2、RP2放電，放電速度由RP2調整。C1上的電壓減至1/3電源電壓時，IC的②、⑥腳又變為低電平，整個電路又將重復上述的工作過程。

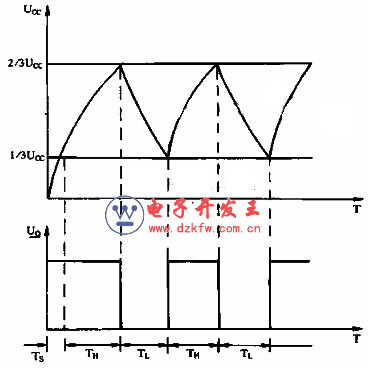

　　該電路工作過程中，其IC的②腳和③腳的電壓變化過程如圖2所示。其中，TH為被控電器的工作時間，TL為被控電器的休止時間。在此須注意的是，在第一次剛開機工作時，被控電器的工作時間比以后的工作時間略長，工作時間為TH＋Ts但通常Ts較小，故對整個電路的時間標定影響不大。
　　元件的選擇
　　在該電路中，集成電路IC可選用NE555、MA555、LM555、5C1555等時基電路；繼電器K1可選用額定工作電壓在9V－12V之間的中小功率繼電器，其觸點功率的大小應根據被控電器的功率大小選定；穩壓二極管VD6可選穩壓值在12V左右的，如 2DW21等；電容器C5應選用耐壓在400V以上的無極性電容器。其它元件無特殊要求，只要按圖1中所標的參數選用即可。
　　安裝與調試
　　在圖1所示的電路中，除電位器RP1和RP2外，其余元件均可安裝在一塊印制電路板上，整個電路在安裝完畢并檢查確信無誤后方可通電調試。
　　在電路通電后，應首先把RP1和RP2調至阻值最小處（阻值為零），此時繼電器K應不斷地吸合和釋放，其吸合和釋放時間分別由R1和R2的阻值決定，按圖中所給的數值，其吸合和釋放時間約為5秒左右。如通電后，繼電器一直不吸合或吸會后一直不釋放，均說明電路存在故障，此時可暫時把繼電器和VD3與IC的3腳斷開，然后用萬用表的電壓檔測3腳的電壓，看其是否在高電平（約10V左右）和低電平（OV）之間不斷地變化。如變化，則說明無穩態電路部分正常，故障出在繼電器K和保護二極管VD3上。如IC的3腳電壓不變化（一直為高或低），則說明無穩態電路部分有故障。
　　電路正常工作后，即可在RP1和RP2的旋鈕處進行時間標定。如按圖1中所給的數據選擇，最長定時工作和休止時間分別約為60分鐘左右
