555循環定時電路

         數控線切割機床，在走絲筒換向期間需關閉高頻脈沖電源，經一段時間換向再開啟高頻電源，以防止因鉬絲抖動發生燒傷工件或斷絲事故，為此多采用交流接觸器、行程開關進行轉換自鎖，以達到走絲筒換向的目的。利用555時基電路，同走絲筒電機兩換向接觸器的常閉觸點相結合，即可省去其它接觸器、行程開關等控制部分，不僅能達到換向目的，而且工作穩定可靠，又無觸點磨損。

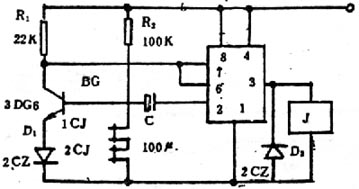

定時循環電路如圖39-8所示。

圖39-8

          走絲電機未開啟時，兩接觸器常閉觸頭1CJ、2CJ均處在閉合狀態，使三極管BG的基極為零電位而截止，BG集電極為高電平，IC555復位，其③腳輸出呈低電平，繼電器J不動作，J是原機床上用作高頻電源開關控制的繼電器。這樣，即便機床開、關出現順序錯誤（在未啟動走絲筒前卻先打開了高頻電源的控制開關），機床也不會輸出高頻電源，或者鉬絲與工件短路時也不會燒傷鉬絲，因此克服了原機床控制電路的缺點。

         當走絲電機開啟后，常閉觸點1CJ斷開，BG管立即導通，集電極呈低電位，IC555置位，③腳輸出高電平，繼電器J吸合，其上的常開觸點閉合，接通高頻電源。換向時，CJ、2CJ閉合，IC555迅速復位，③腳呈低電平，J釋放，其常開觸點斷開，切斷高頻電源。電容C經555內部的放電管及1CJ、2CJ放電，為C再次充電做好準備。換向后2CJ斷開，電源經R2、555內的放電管向C充電，經1秒的時間C上的充電電壓達到BG管基極工作電壓，BG又導通，使機床開啟高頻電源換向，爾后周而復始地重復上述過程。

定時循環電路的印刷電路如圖39-9所示。

圖39-9

點擊查看:555內部結構,特點及引腳圖
