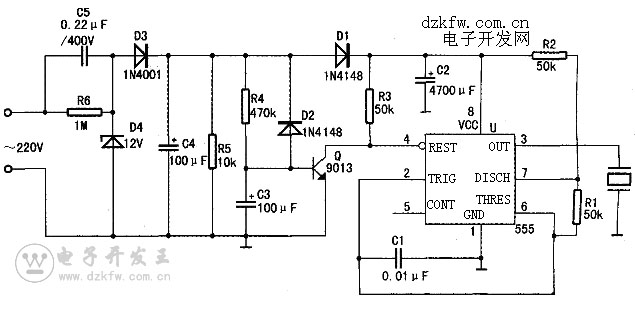

電路如圖所示：電路由電容C1(0．01 μ F)、C2(4700μ F)、C3和C4(100D F)、C5(0．22 μF/400V)，電阻R1、R2及R3(50k)、R4(470k)、R5(10k)、R6(1M)．二極管D1和D2(1N4148)、D3(1N4001)、D4(12V穩壓管)，壓電蜂鳴器HTD，U(555)雙極型時基集成電路組成。

    電路工作原理：U為555時基電路，它組成多諧振蕩器，用來產生報警信號。

    來電時，220伏交流市電經C5降壓、D3整流、D4穩壓以及C4濾波后得到12V直流工作電壓。由于C3上的電壓不能突變，當開始來電時，三極管Q(9013)基極呈低電位，使Q處于截止狀態，其集電極為高電位，使U的復位端④腳也呈高電位，故由U(555)等組成的多諧振蕩器起振，壓電蜂鳴器HTD發出來電報警聲。隨著C3上的充電電壓逐漸升高，Q由截止變為導通，U(555)的④腳被Q拉為低電平，由U(555)等組成的多諧振蕩器停振，壓電蜂鳴器HTD停止報警。

    當市電突然斷電時，C3經D2迅速放電,使Q截止。但由于C2的容量較大，U的④腳為高電平。C2的緩慢放電可保證由U等組成的振蕩器仍能工作一定的時間，壓電蜂鳴器HTD發出停電報警聲。當C2放電結束時，壓電蜂鳴器HTD的報警聲也隨之停止。
