NE555聲光控制智能開關電路 NE555 LAMP SWITCH

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2017-3-23

關鍵字:NE555,聲控?zé)綦娐穲D

聲光控制智能開關是一種節能、方便的電子自動開關,它電路簡單,組裝容易、成功率高。適用于辦公樓、學校、住宅、公寓工廠、旅社等場合,真正做到人到燈亮,人走燈滅的效果。
  一、電路原理分析
  電路如下圖,它是以時基電路IC-NE555為核心元件,構成的暫穩態電路。
  1.當環境亮度大時,光電二極管VD1受到光線的影響,阻值減小,RP2與VD1分壓值較低,IC的4腳電壓很低,IC被強制復位,此時即使駐極體傳聲器BM接收到聲音,IC的3腳輸出低電平。雙向晶閘管VS無觸發信號,呈截止斷開狀態,燈泡H不亮。
  2.天黑時,由于光電二極管VD1不受光照影響。因此阻值增大,IC的4腳電壓升高,此時當有聲響時,駐極體傳聲器BM將聲音信號轉換成電信號,VT1放大加至IC的2腳,使IC的3腳輸出端由低電平轉為高電平,雙向晶閘管VS被觸發后導通,燈泡H點亮。聲音消失后,整個電路仍處于暫穩態過程,當電容C3上的電壓充至IC第6腳的閾值電壓時,電容C3通過IC的第7腳放電,整個電路又回到初始狀態。IC的暫態工作時間長短決定了燈泡亮的延時長短。可由1.1RC進行估算,調整電位器RP2即可改變燈泡H的延時時間,本電路的參數延時可達4~5分鐘。

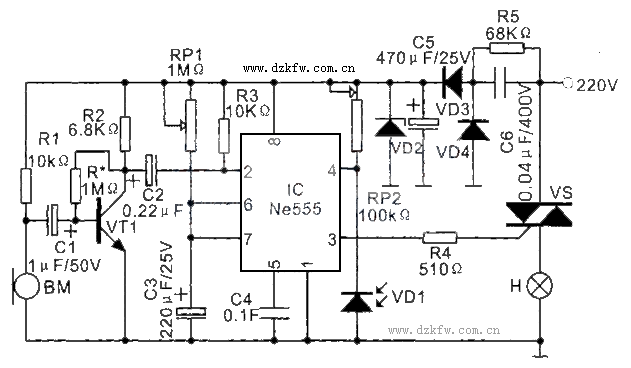

NE555聲光控制智能開關電路圖

二、元器件的選用

  采用廢舊聲光控?zé)纛^或用普通燈頭自制特色聲光控?zé)纛^。

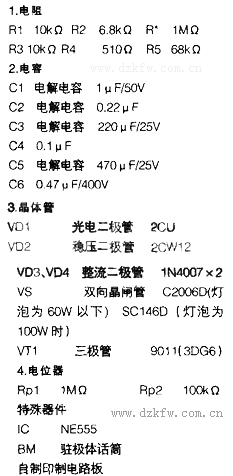

NE555聲光控制智能開關元件表
  三、電路調試
  電路調試時,為安全起見,采用12V直流電源直接供電。而VS和H正常接入220V交流電源。觸發端接法不變。導線和接頭均要絕緣良好。
  調試時,首先引導學生用絕緣薄板擋住光電二極管的光線,然后發出聲音,看燈泡是否發光。如果發光,表示電路正常。
