MCGS嵌入版組態軟件提供了一套完善的安全機制，用戶能夠自由組態控制按鈕和退出系統的操作權限，只允許有操作權限的操作員才能對某些功能進行操作。MCGS嵌入版組態軟件還提供了工程密碼功能，來保護使用MCGS嵌入版組態軟件組態軟件開發所得的成果，開發者可利用這些功能保護自己的合法權益。01工程安全管理概述

MCGS嵌入版組態軟件系統的操作權限機制和Windows NT類似，采用用戶組和用戶的概念來進行操作權限的控制。在MCGS嵌入版組態軟件中可以定義多個用戶組，每個用戶組可以包含多個用戶，同一用戶可以隸屬千多個用戶組。操作權限的分配是以用戶組為單位來進行的，而某個用戶能否對這個功能進行操作取決于該用戶所在的用戶組是否具備對應的操作權限。

MCGS嵌入版組態軟件系統按用戶組來分配操作權限的機制，使用戶能方便地建立各種多層次的安全機制。如 實際應用中的安全機制一般要劃分為操作員組、技術員組、負責人組。操作員組的成員一般只能進行簡單的日常操作；技術員組負責工藝參數等功能的設置；負責人組能對重要的數據進行統計分析；各組的權限各自獨立，但某用戶可能因工作需要，能進行所有操作，則只需把該用戶同時設為隸屬于三個用戶組即可。

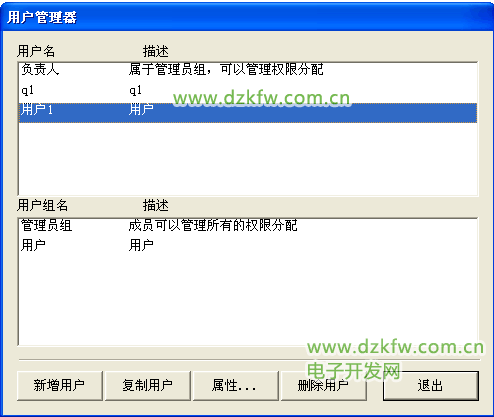

在MCGS嵌入版組態軟件組態環境中，選取“工具”菜單中的“用戶權限管理”菜單項，彈出如下用戶管理窗口，如圖13-1所示。

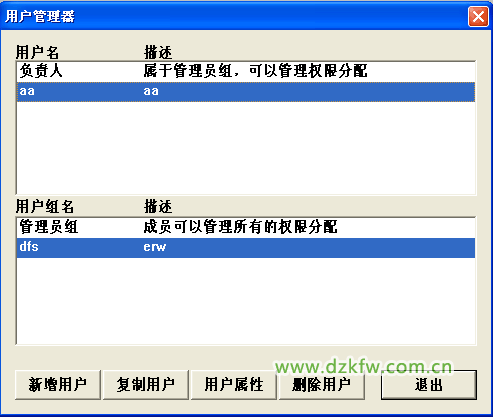

圖13-1 用戶管理窗口

在MCGS嵌入版組態軟件中，固定有一個名為“管理員組”的用戶組和一個名為“負責人”用戶，它們的名稱不能修改。管理員組中的用戶有權利在運行時管理所有的權限分配工作，管理員組的這些特性是由MCGS嵌入版組態軟件系統決定的，其他所有用戶組都沒有這些權利。

在用戶管理器窗口上半部分為已建用戶的用戶名列表，下半部分為已建用戶組的列表。當用鼠標激活用戶名列表時，窗口底部顯示的按鈕是“新增用戶”、“復制用戶”、“刪除用戶”等對用戶操作的按鈕；當用鼠標激活 用戶組名列表，在窗口底部顯示按鈕是“新增用戶組”、“刪除用戶組”等對用戶組操作的按鈕。按新增用戶按鈕彈出如下用戶屬性設置窗口，在該窗口中用戶對應的密碼要輸入兩遍用戶所隸屬的用戶組在下面的列表框中選擇。當在用戶管理器窗口中按“屬性”按鈕時彈出同樣的窗口，可以修改用戶密碼和所屬的用戶組但不能夠修改用戶名。

單擊新增用戶按鈕可以添加新的用戶名，選中一個用戶時，會出現用戶屬性設置窗口，如圖13-2所示。在該窗口中可以選擇該用戶隸屬于哪個用戶組。

單擊新增用戶組按鈕可以添加新的用戶組，選中一個用戶組時會出現用戶組屬性設置窗口，如圖13-3所示。在該窗口中可以選擇該用戶組包括哪些用戶。

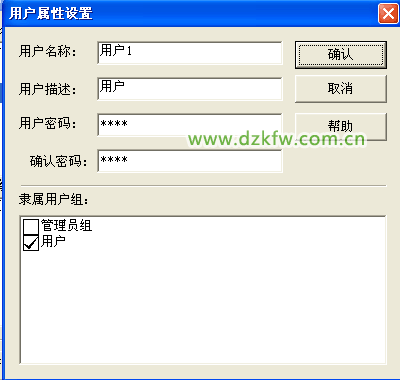

圖 13-2 用戶屬性設置窗口

圖13-3 用戶組屬性設置窗口

為了保證工程的安全、穩定可靠的工作，防止與工程系統無關的人員進入或退出工程系統，MCGS嵌入版組態軟件系統提供了對工程運行時進入和退出工程的權限管理。打開MCGS嵌入版組態軟件組態環境，在MCGS嵌入版組態軟件主控窗口中設置“系統屬性”，設置如圖13-4所示的窗口

點擊“權限設置”，設置工程系統的運行權限，同時設置系統進入和退出時是否需要用戶登錄，共四種組合 “進入不 登錄，退出登錄”、“進入登錄，退出不登錄”、“進入不 登錄， 退出不 登錄”、“進入登錄，退出登錄”。通常情況下，退出MCGS嵌入版組態軟件系統時，系統會彈出確認對話框。

13.3.1操作權限設置

MCGS嵌入版組態軟件對應的動畫功能可以設置操作權限時，在屬性設置窗口頁中都有對應的“權限”按鈕，點擊該按鈕后彈出如圖13-5所示的用戶權限設置窗口。

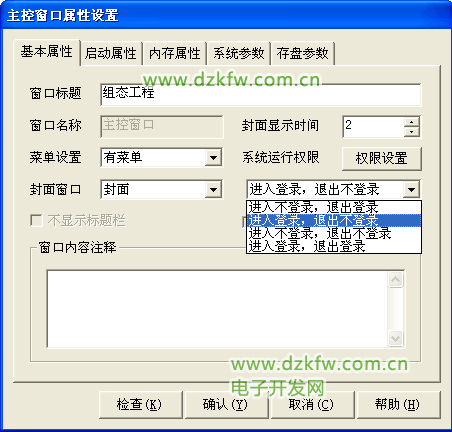

圖13-4 主控窗口屬性設置

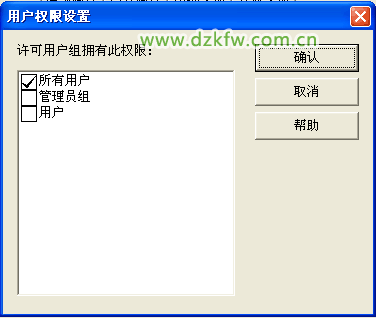

圖13-5 用戶權限設置窗口

作為默認設置能對某項功能進行操作的為所有用戶。如果不進行權限組態，則權限機制不起作用，所有用戶都能對其進行操作。在用戶權限設置窗口中，把對應的用戶組選中（方框內打勾表示選中），則該組內的所有用戶都能對該項工作進行操作。注意 一個操作權限可以配置多個用戶組。

3.2運行時改變操作權限設置

MCGS嵌入版組態軟件的用戶操作權限在運行時才體現出來。某個用戶在進行操作之前首先要進行登錄工作，登錄成功后該用戶才能進行所需的操作，完成操作后退出登錄，使操作權限失效。用戶登錄、退出登錄、運行時修改用戶密碼和用戶管理等功能都需要在組態環境中進行一定的組態工作，在腳本程序使用中MCGS嵌入版組態軟件提供的四個內部函數可以完成上述工作。

1.進入登錄函數! Log On ( )

在腳本程序中執行該函數，彈出MCGS嵌入版組態軟件登錄窗口。從用戶名下拉框中選取要登錄的用戶名，在密碼輸入框中輸入用戶對應的密碼，按回車鍵或確認按鈕，如輸入正確則登錄成功，否則會出現對應的提示信息。按取消按鈕停止登錄，如圖13-6所示。

2.退出登錄函數! Log Off ( )

在腳本程序中執行該函數彈出提示框，提示是否要退出登錄，“是”退出，“否”不退出。退出登錄提示框如圖13-7所示。

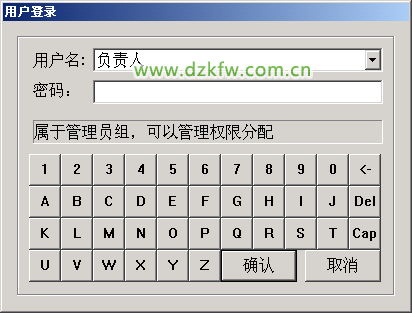

圖13-6 登錄提示信息

圖13-7 退出登錄提示框

3.修改密碼函數! Change Password ( )

在腳本程序中執行該函數彈出修改密碼窗口 先輸入舊的密碼再輸入兩遍新密碼，按確認鍵即可完成當前登錄用戶的密碼修改工作。修改密碼函數提示框如圖13-8所示。

4. 用戶管理函數! Edit uwwws.PLCeworlrd.cns ( )

在腳本程序中執行該函數彈出用戶管理器窗口，允 許在運行時增加刪除用戶或修改用戶的密碼和所隸 屬的用戶組。注意  只有在當前登錄的用戶屬于管理員組時功能才有效。運行時不能增加、刪除或修 改用戶組的屬性。用戶管理器提示框如圖13-9所示。

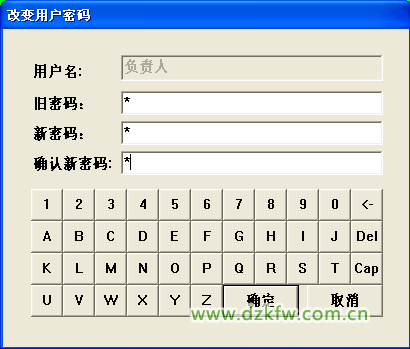

圖13-8 修改密碼函數提示框

圖13-9 用戶管理器提示框

在實際工程中當需要進行操作權限控制時，一般都在用戶窗口中增加四個  按鈕   登錄用戶、退出登錄、修改密碼、用戶管理，在每個按鈕屬性窗口的腳本程序屬性頁中分別輸入四個函數 ! Log On() 、! Log Off() 、! Change Password( ) 、! Edit users () ，這樣，運行時就可以通過這些按鈕來進行登錄等工作。

使用MCGS嵌入版組態軟件工具菜單中工程安全管 理菜單項的功能可以實現對工程（組態所得的結果） 進行各種保護工作。該菜單項包括 工程密碼設置。

4.1工程密碼

給正在組態或已完成的工程設置密碼，可以保護該工程不被其他人打開使用或修改。當使用MCGS嵌入版組態軟件來打開這些工程時，首先彈出輸入框要求輸入工程的密碼，如密碼不正確則不能打開該工程，從而起到保護勞動成果的作用。工程密碼打開文件如圖13-10所示。

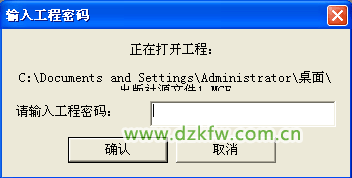

圖13-10 工程密碼打開文件

4.2工程密碼屬性設置

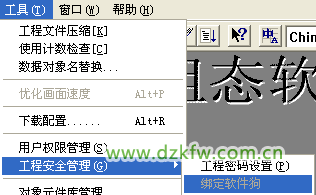

工程密碼屬性設置 在“工具”下拉菜單中單擊“工程安全管理”，選擇“工程密碼設置”，彈出“工程密碼設置”窗口，工程密碼屬性設置的路徑連接如圖13-11所示。修改密碼完成后按“確認”工程加密即可生效，下次打開“水位控制系統”需要設密碼。工程密碼屬性設置如圖13-12所示。

圖13-11 工程密碼屬性設置的路徑

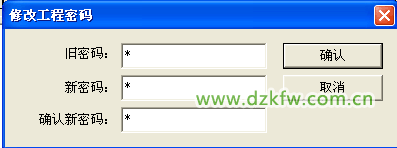

圖13-12 工程密碼屬性設置

總結：介紹了MCGS嵌入版組態工程安全管理的屬性設置與工程密碼的，以及工程安全管理系統權限設置和運行時改變操作權限的制作形式。通過本章的學習使學生能夠進一步了解MCGS嵌入版組態軟件工程安全管理屬性設置的特點，應用工程安全管理來管理好實際工程。
