MCGS嵌入版組態軟件的主控窗口

1主控窗口概述

MCGS嵌入版組態軟件的主控窗口是組態工程的主窗口，是所有設備窗口和用戶窗口的父窗口，主控窗口可以放置一個設備窗口和多個用戶窗口，負責所有窗口的管理和調控，并調度用戶策略的運行。主控窗口內部設置了系統運行流程及特征參數，方便用戶的操作。

在MCGS嵌入版組態軟件中，一個組態工程文件只有一個主控窗口，主控窗口是作為一個獨立的對象存在的，其強大的功能和復雜的操作都被封裝在組態系統的內部，組態過程中只需對主控窗口的屬性進行設置。

2主控窗口屬性設置

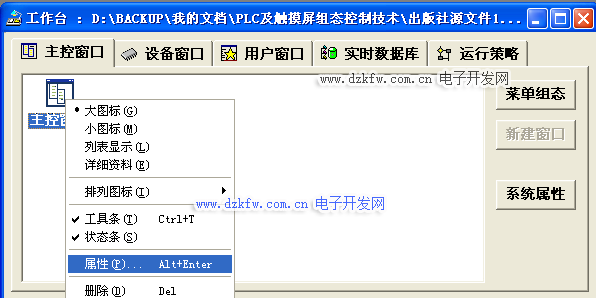

主控窗口是應用系統的父窗口和主框架，主控窗口的基本職責是調度與管理運行系統，主控窗是反映出應用工程的總體概貌，由此決定了主控窗口的屬性內容。進入MCGS組態工作臺，單擊“主控窗口”選中主控窗 口的圖標點擊鼠標右鍵找到主控窗口的屬性設置選項，打開主控窗口的屬性設置窗口，或者用選用工具條中的“屬性”按鈕（），執行“編輯”菜單中的“屬性”命令，彈出“主控窗口屬性設置”對話框，進行打開主控窗口的屬性設置，如圖7-1所示。

圖7-1主控窗口屬性設置的打開方式

主控窗口包括  基本屬性、啟動屬性、內存屬性、系統參數、存盤參數等選項。下面分別介紹五種屬性的作用。主控窗口屬性設置窗口如圖7-2 所示。

圖7-2 主控窗口屬性設置

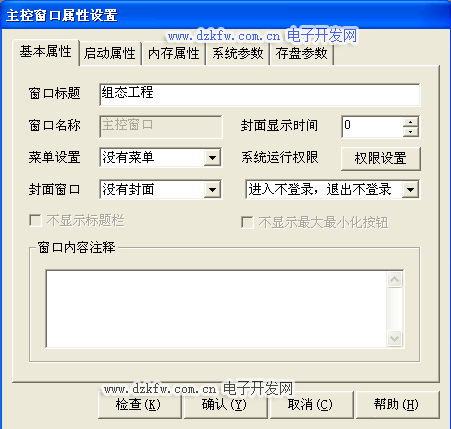

應用工程在運行時的總體概貌及外觀，完全由主控窗口的基本屬性決定。選擇基本屬性標簽按鈕，即進入基本屬性設置窗口頁。

1. 窗口標題 設置工程運行窗口的標題。

2. 窗口名稱 是指主控窗口的名稱，默認為“主控窗口”，并灰顯，不可

更改。

3.菜單設置  設置工程是否有菜單。

4.封面窗口 確定工程運行時是否有封面，可在下拉菜單中選擇相應的窗口作為封面窗口。

5.封面顯示時間 設置封面持續顯示的時間，以秒為單位。運行時鼠標點擊窗口任何位置，封面自動消失。當封面時間設置為0時，封面將一直顯示，直到鼠標單擊窗口任何位置時，封面方可消失。

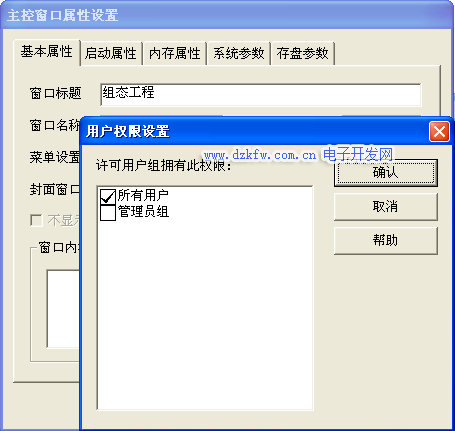

6.系統運行權限 設置系統運行權限。點擊“權限設置”按鈕，進入用戶權限設置對話框，如圖7-3所示。

7.可將進入或退出工程的權限賦予某個用戶組。無此權限的用戶組中  的用戶，不能進入或退出該工程。當選擇“所有用戶”時，相當千無限制。此項措施對防止無關人員的誤操作，提高系統的安全性起到重要的作用。在下面的下拉菜單中選擇進入或退出時是否登錄。選項包括

（1）進入不登錄，退出登錄，即當用戶退出MCGS運行環境時，需登錄；

（2）進入登錄，退出不登錄，即當用戶啟動MCGS運行環境時，需登錄、退出時不必登錄；

（3）進入不登錄，退出不登錄，即進入或退出MCGS運行環境時，都不必登錄；

（4）進入登錄，退出登錄，即進入或退出MCGS 運行環境時，都需要登錄。

8. 窗口內容注釋 起到說明和備忘的作用，對應用工程運行時的外觀不產生任何影響。

圖7-3  用戶權限設置

應用系統啟動時，主控窗口應自動打開一些用戶窗口，以即時顯示某些圖形動畫，如反映工程特征的封面圖形，主控窗口的這一特性就稱為啟動屬性。

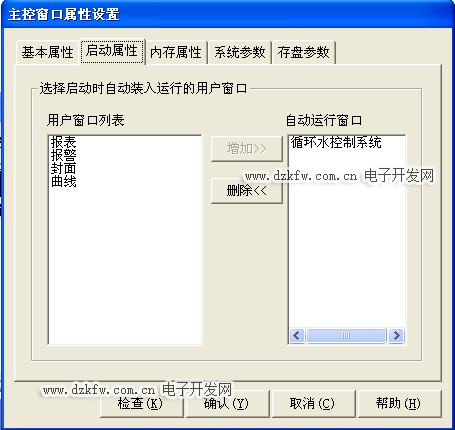

選擇“啟動屬性”標簽按鈕，進入屬性設置窗口頁，如圖7-4所示。

圖7-4  啟動屬性設置

圖中左側為用戶窗口列表，列出了所有定義的用戶窗口名稱。右側為啟動時自動打開的用戶窗口列表，利用“增加”和“刪除” 按鈕，可以調整自動啟動的用戶窗口。

1.按“增加”按鈕或用鼠標雙擊左側列表內指定的用戶窗口， 可以把該窗口選到右側，成為系統啟動時自動運行的用戶窗口。

2.按“刪除”按鈕或用鼠標雙擊右側列表內指定的用戶窗口， 可以將該用戶窗口從自動運行窗口列表中刪除。

啟動時一次打開的窗口個數沒有限制，但由千計算機內存的限制一般只把最需要的窗口選為啟動窗口，啟動窗口過多會影響系統的啟動速度。

工程文件運行過程時當需要打開一個用戶窗口，系統首先把窗口的特征數據從磁盤調入內存，然后再執行窗口打開的指令。這樣一個打開窗口的過程可能比較緩慢，滿足不了工程的需要。為了加快用戶窗口的打開速度，MCGS嵌入版組態軟件提供了一種直接從內存中打開窗口的機  制，節省了磁盤操作的開銷時間。將位千主控窗口內的某些用戶窗口定義為內存窗口，稱為主控窗口的內存屬性。

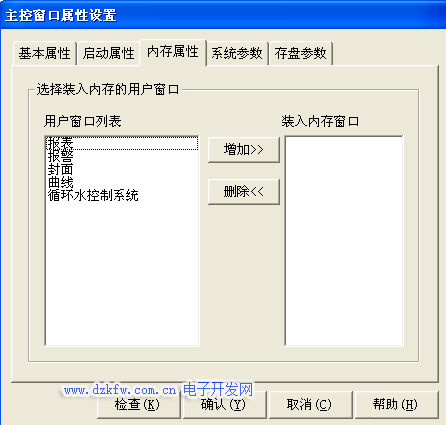

主控窗口的內存屬性可以設置運行過程中始終位千內存中的用戶窗口， 不管該窗口是處千打開狀態，還是處千關閉狀態。窗口存在內存區域中當打開時不需要從硬盤上讀取，因而能提高打開窗口的速度。MCGS嵌入版組態軟件最多可允許選擇20個用戶窗口在運行時裝入內存。主控窗口受計算機內存大小的限制，一般只把需要經常打開和關閉的用戶窗口在運行時裝入內存。預先裝入內存的窗口過多，也會影響運行系統裝載的速度。選擇“內存屬性”標簽按鈕，進入內存屬性設置窗口頁。如圖7-5 所示。

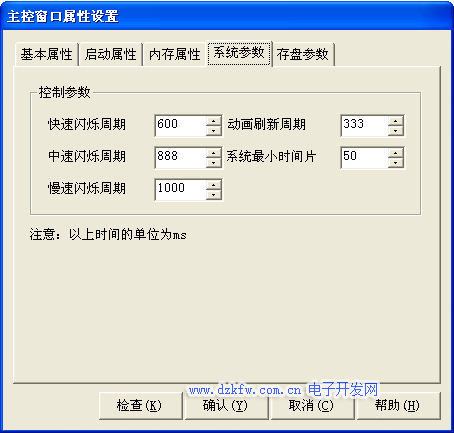

主控窗口的系統參數屬主要包括與動畫顯示有關的時間參數，例如動畫畫面刷新的時間周期，圖形閃爍動作的周期時間等。選中“系統參數”標簽按鈕，進入控制參數設置窗口頁，如圖7-6所示。

圖7-5內存屬性

圖7-6系統參數

1.最小時間片 是指運行時系統最小的調度時間，其值在20到100ms（亳秒）之間，一般設置為50ms，當設置的某個周期的值小千50ms時，該功能將啟動，默認值為“時間”， 如 動畫刷新周期為1，則系統認為是指1個時間，即為50ms。此功能是為了防止用戶的誤操作。

2.快速閃爍周期  其值在100到1000ms（亳秒）之間；中速閃爍周期 其值在200到2000ms（亳秒）之間；慢速閃爍周期 其值在150到2000ms（亳秒）之間；超出這個范圍系統將強制轉換。MCGS嵌入版組態軟件中由系統定義的默認值能滿足大多數應用工程的需要，建議一般不要修改這些默認值。

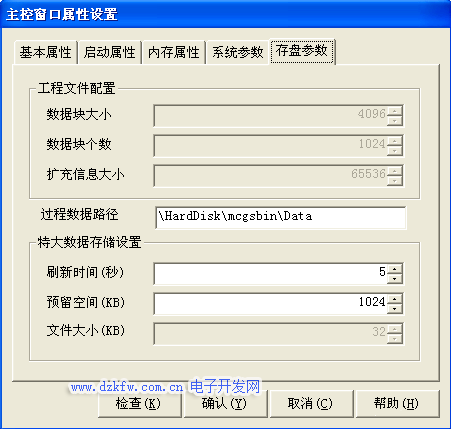

該屬性頁中可以進行工程文件配置和特大數據存儲設置，通常情況下， 不必對此部分進行設置，保留默認值即可。具體設置如圖7-7所示。

1. 過程數據路徑 系統默認的路徑為 \Hard Disk \MCGSBIN\Data。

2. 刷新時間 是指向存儲文件中寫入新數據的時間周期。

3. 預留空間 直到存儲空間大小為零kb時，以前的存儲文件被自動刪除，此部分不可設置。

圖7-7  存盤參數

3主控窗口的菜單管理

MCGS嵌入版組態軟件菜單管理是一個快捷的調用窗口的方式，下面結合實例建立一個組態菜單。實例中一共設計了5個窗口界面，當系統運 行時只有一個窗口界面顯示在觸摸屏的窗口前面，其余的窗口界面是不可見的。當要打開其余的窗口界面是通常是通過翻頁按鈕打開窗口界面連接或者是通過菜單管理的方法進行打開的。下面重點介紹利用“主控窗口”中的菜單組態來實現程度管理的功能。

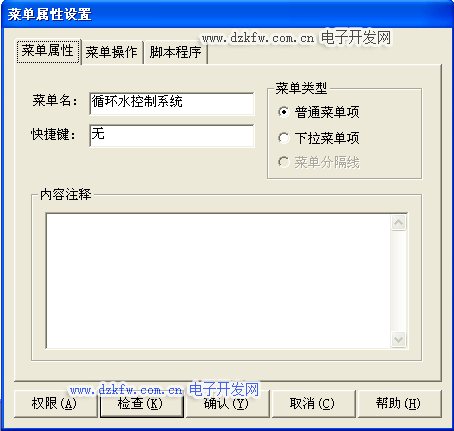

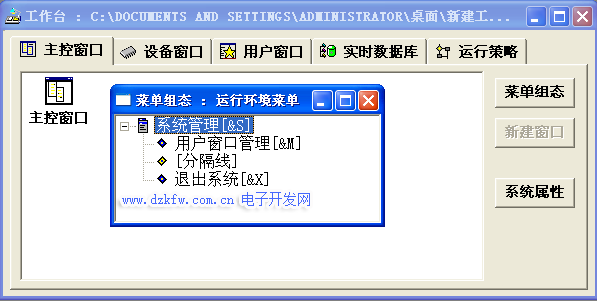

打開組態環境的工作臺，選擇主控窗口并雙擊進入菜單組態環境，如圖7-8所示。菜單組態管理是以樹形結構的形式進行發布的，使用時主要當前操作項與操作菜單的相當位置。單擊工具條中的“新增下拉菜單”圖標 ，產生“操作集0” 的菜單。操作集相當千文件夾的作用。單擊工具條中的“新增菜單項”圖標 ，產生“操作0” 操作相當千獨立的文件作用。通過工具條的“向右移動”按鈕 可以把“操作0”放入到“操作集0”中去。也可以使用“向左移動”按鈕 可以把“操作0”放回到“操作集0”的一層，在菜單分布的時候也可以使用“向上移動”按鈕 和“向下移動”按鈕 進行相應的位置調整。用以上方法建立5個操作項并且分別命名為循環水控制  系統、曲線、報警、報表、封面。在建立1個操作集命名為安全管理。  雙擊進入“循環水控制系統”的菜單屬性設置，按圖 7-9所示設置。

圖7-8 菜單組態

圖 7-9“循環水控制系統”的菜單屬性設置

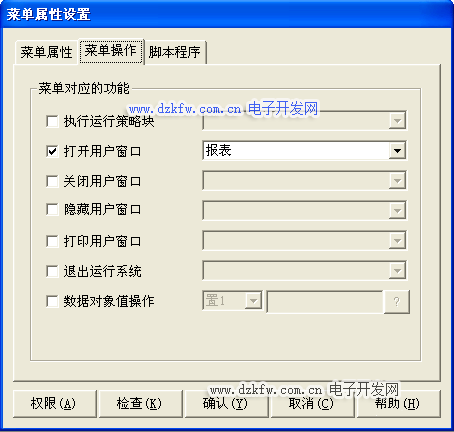

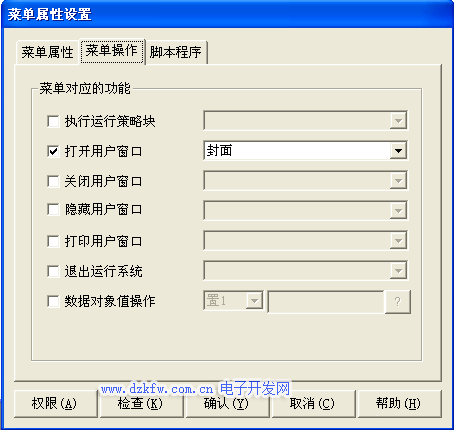

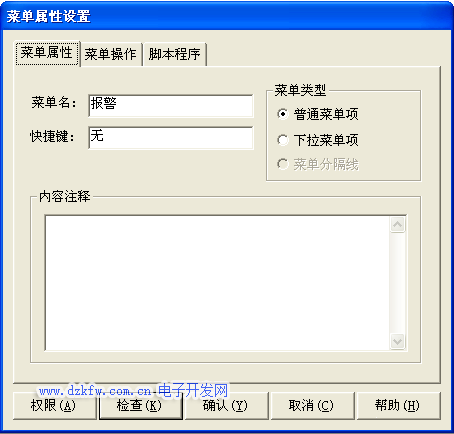

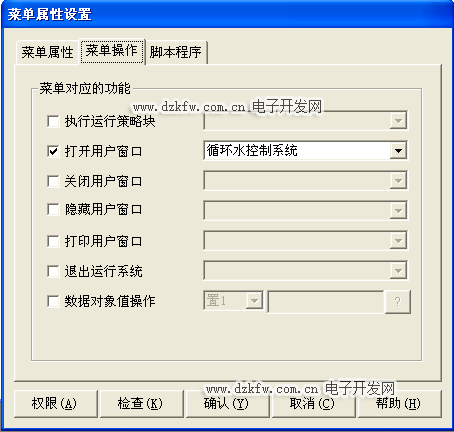

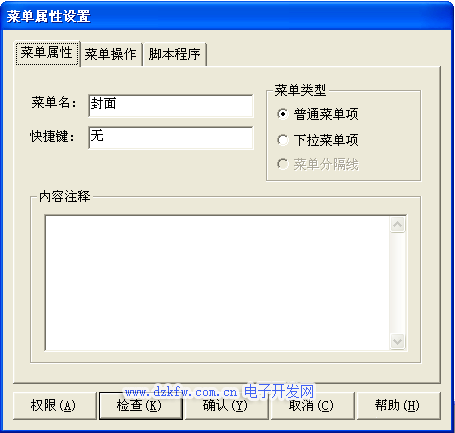

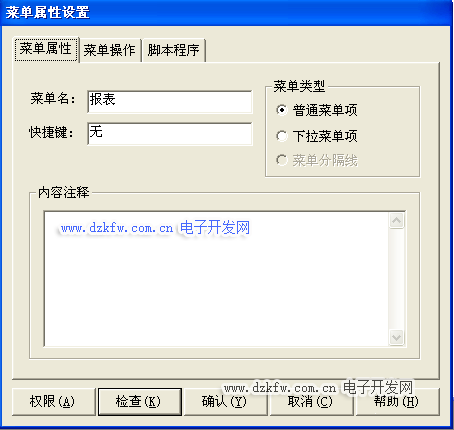

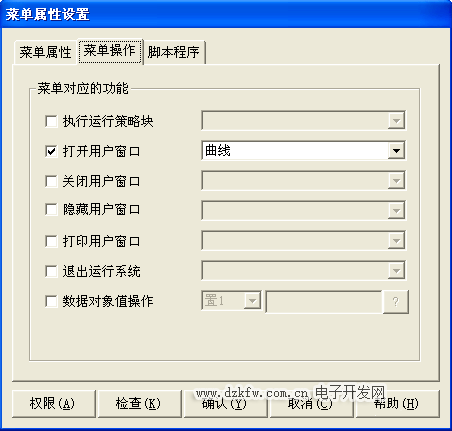

其他操作項的進行設置，如圖7-10至圖7-13所示。安全管理的操作設置為打開主控窗口，雙擊進入菜單組態環境，分別在工具條點擊新增操作集1個，4個新增操作項。將菜單組態設置為如圖7-14所示即可完成。

圖 7-10“循環水控制系統”的菜單屬性設置

圖 7-11“循環水控制系統”的菜單屬性設置

圖 7-12“循環水控制系統”的菜單屬性設置

圖 7-13“循環水控制系統”的菜單屬性設置

圖7-14 運行環境菜單

總結：重點介紹了MCGS嵌入版組態軟件主控窗口的屬性設置，以及主控窗口的屬性分類和主控窗口的系統屬性設置與菜單設計等內容。通過本章的學習使學生能夠進一步了解MCGS嵌入版組態軟件主控窗口的屬性設置的特點，應用主控窗口的屬性設置來完善實際工程。
