936焊臺電路工作原理,如何實現溫度檢測及加熱控制?

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2024/4/11

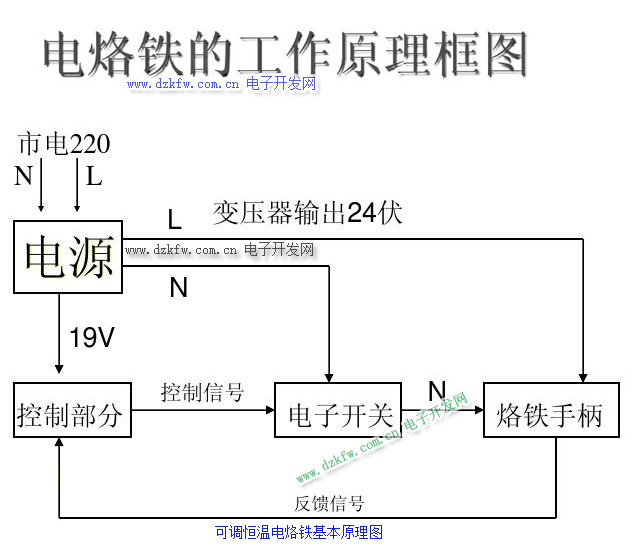

恒溫電烙鐵基本原理圖:恒溫電烙鐵基本原理圖

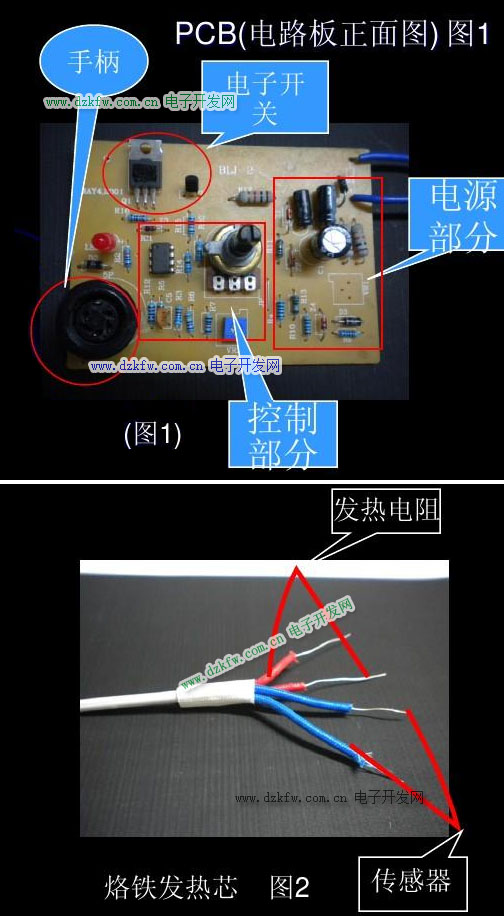

恒溫電烙鐵電路實物圖和發熱體



HAKO936焊臺用量很大,現在市場上出售的基本上是LM358方案的,網上的原理圖有各種版本,但都存在不同程度的錯誤,而且讀懂困難。我按實物繪制了一份原理圖,容易看懂,方便修理?梢栽诂F有的基礎上輕而易舉的改成電池供電,方便野外等特殊環境下使用。下圖是HAKO936原理圖:

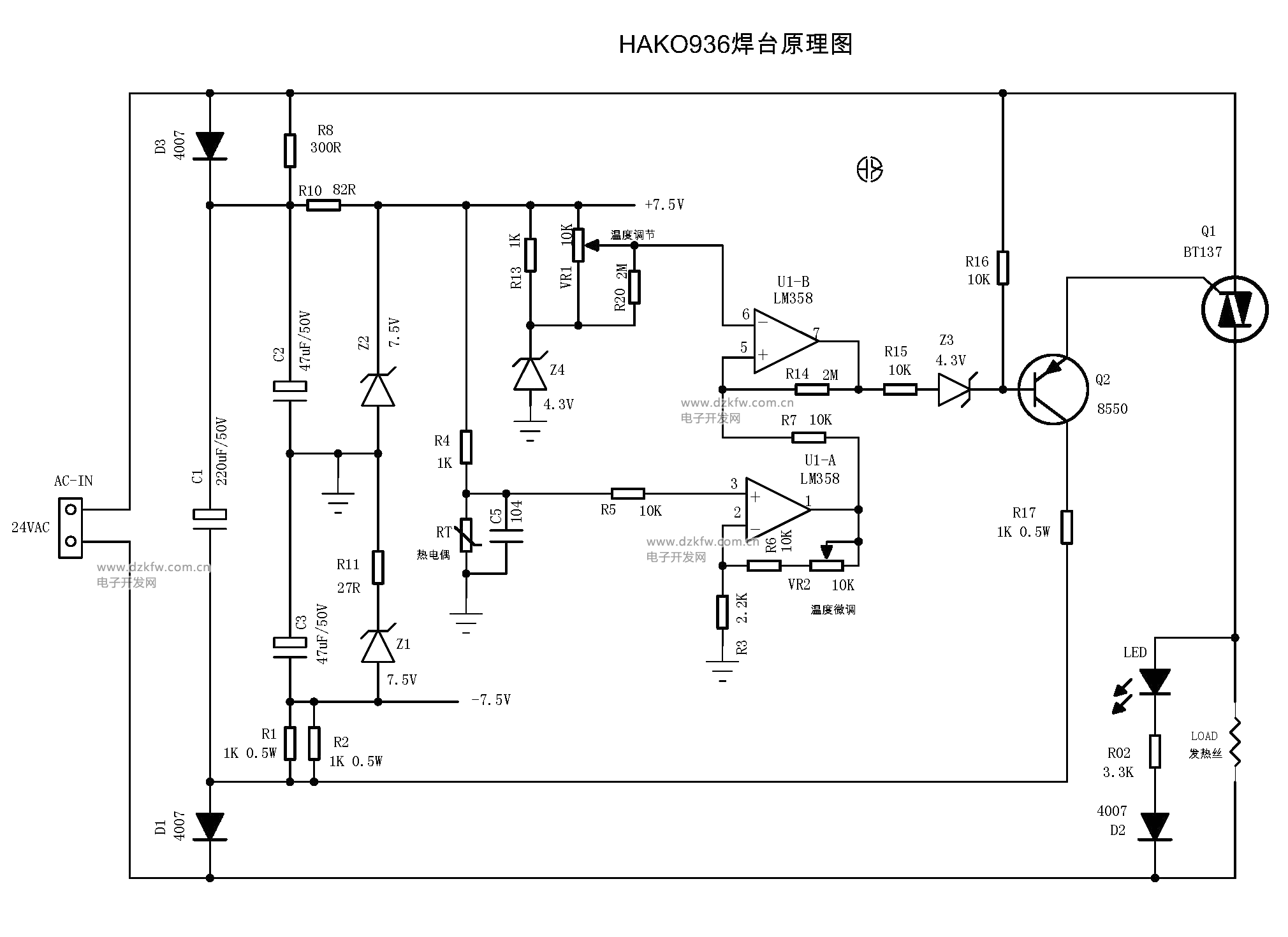

一款936焊臺電路原理圖

電烙鐵里面是用熱電偶來做檢測溫度的,熱電偶是個發電器件,加熱時會產生電壓幾十到幾百毫伏這樣子.

市面上其他936焊臺的電路圖大體類似,都是采用LM358比較器進行溫度恒溫反饋控制的。電烙鐵電路圖如下:

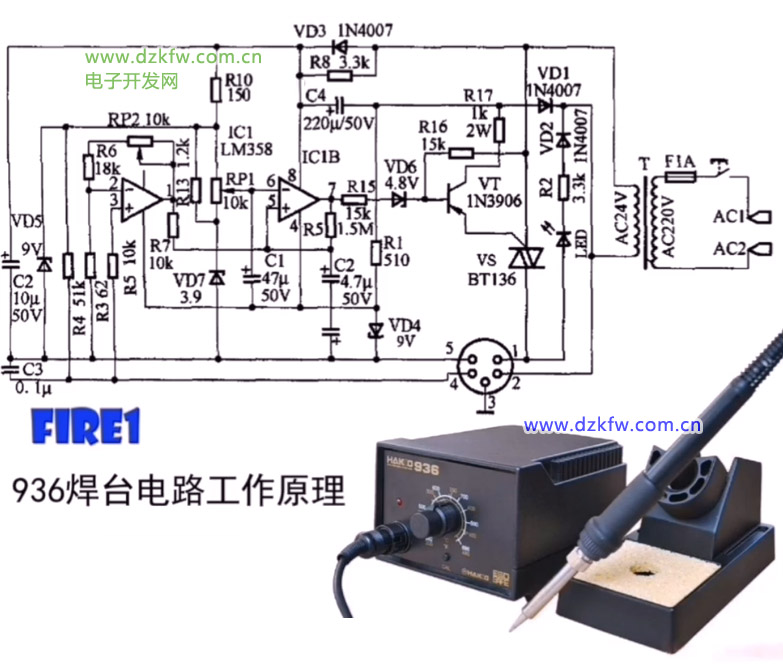

936焊臺電路工作原理

上圖中電烙鐵連接頭的4號和5號管腳為溫度反饋端子,1號和2號管腳為電烙鐵發熱體的接線端子。

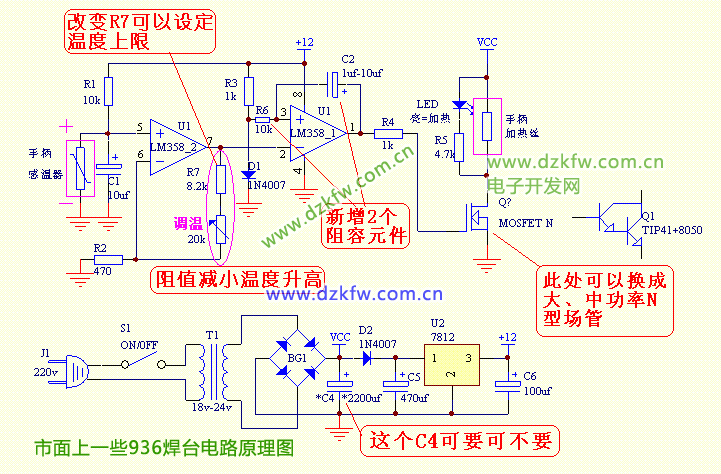

市面上的一些936焊臺的電路原理圖

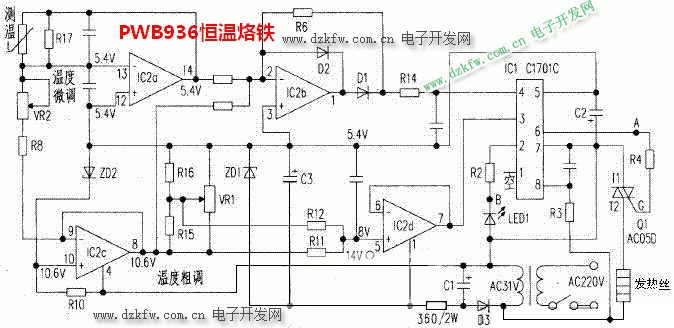

PWB936恒溫電烙鐵電路原理圖



恒溫電烙鐵故障排查:

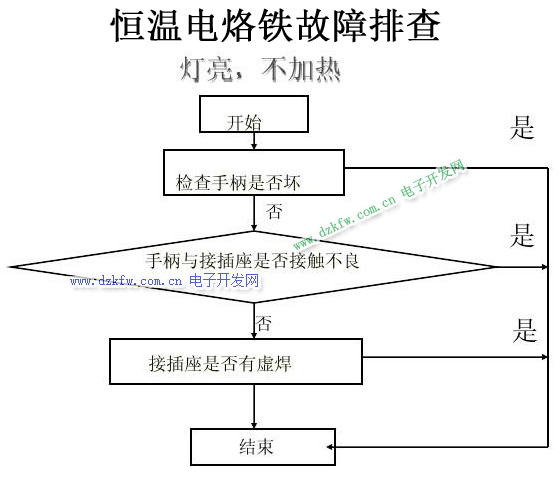

恒溫電烙鐵故障排查

Tags:936焊臺,電路原理,原理圖,電烙鐵
