一文看懂游標卡尺的讀數方法

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2022-11-23

游標卡尺讀數方法

根據游標卡尺游標上的分度格數,可以把游標卡尺分為10分度、20分度、50分度三種,它們的精度(游標上的最小分度值分別為0.1 mm、0.05mm、0.02mm)。

在課本上只介紹了10分度游標卡尺的讀數原理,實際上20分度,50分度的卡尺與它的讀數原理相同,比如50分度游標尺上50個分度只有49mm長,比主尺上的50個分度短1mm,那么游標上的每個分度比主尺上的每個分度短1/50mm=0.02mn,即測量精度為0.02 mm。

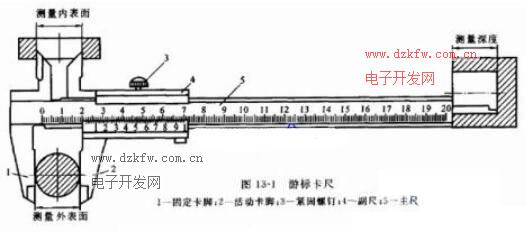

游標卡尺利用主尺刻度間距與副尺刻度間距讀數,以13-2圖0.02mm游標卡尺為例,主尺的刻度間距為1mm,當兩卡腳合并時,主尺上49mm剛好等于副尺上50格,副尺每格長為=0.98mm。主尺與副尺的刻度間相關為1-0398=0.02mm,所以它的測量精度為0.02mm(副尺上直接用數字刻出)。

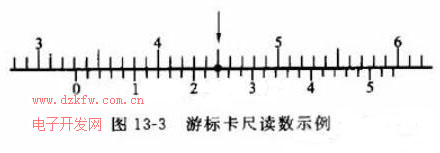

游標卡尺讀數分為三個步驟,以圖13-3所示0.02游標卡尺的某一狀態為例進行說明。



在主尺上讀出副尺零線以左的刻度,該值是最后讀數的整數部分,如圖示33mm。

副尺上一定有一條與主尺的刻線對齊,在刻尺上讀出該刻線距副尺的格數,將其與刻度間距0.02mm相乘,即可得到最后讀數的小數部分,如圖示為0.24mm。

把得到的整數和小數部分相加,即為總尺寸為33.24mm。

游標卡尺法定長度單位是什么

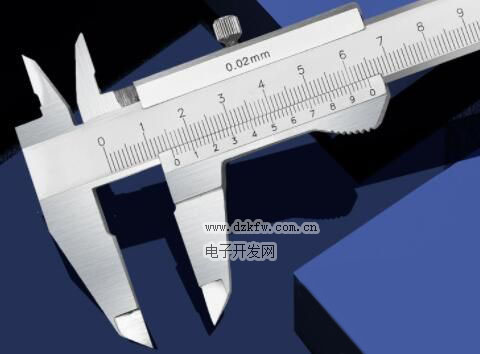

游標卡尺

游標卡尺法定長度單位是什么?以十度分尺為例,主尺一小格是1毫米,游標尺一小格是0.9毫米。游標卡尺(VERNIER CALLIPER)是一種測量長度、內外徑、深度的量具,游標卡尺由主尺和附在主尺上能滑動的游標兩部分構成。
