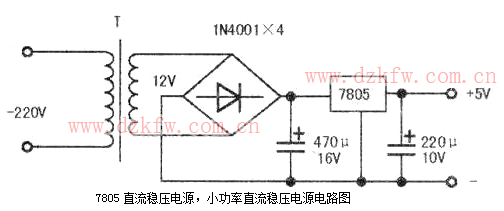

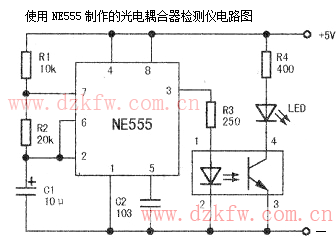

制作材料：廢棄的繼電器電路板一塊；塑料盒一個（長6.5cm×寬4cm×高3cm），稍大一點的也行；四只電阻，NE555時基電路一塊；電容兩只，發光二極管一只（顏色自定），廢變頻多腳插座一個（截取一段），按上圖要求安裝，無需調試，即可成功。供電電源（參見下圖）可以用一個5W以內的變壓器經整流濾波、穩壓后提供。

　　本測試儀花錢不多，一次自制，就會成為你得心應手的朋友，有興趣的不妨一試。
　　說明：
　　
    1．通電，LED閃爍發光時，被測光耦是好的。如果通電LED常亮或不亮，說明被測光耦是壞的。

　　2.LED閃爍的頻率可以改變，改動R1、R2的阻值或改變Cl的容量均可。
