上升沿觸發的D觸發器

也叫正邊沿觸發，由六個與非門組成，能實現邊沿觸發的主要原因是有二條反饋線。

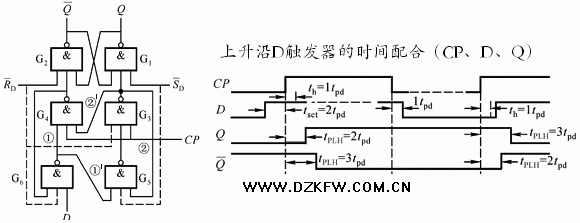

根據電路圖作如下分析：

1)CP=0時，由于G3、G4門封鎖，觸發器狀態不可能改變。

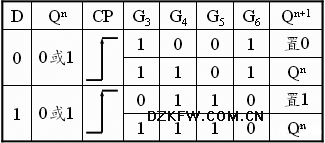

2)在CP=1期間、CP上升沿及CP下降沿時用表加以說明。



可見，觸發器在CP脈沖作用后的次態與D信號相同，即：。在CP=1期間，有維持和阻塞作用，使觸發器接收信號和狀態翻轉穩定可靠。

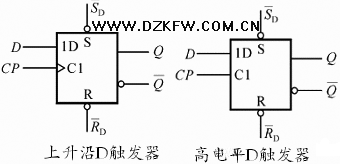

上升沿觸發的D觸發器邏輯符號，請注意它與電平觸發器的區別。





⑴ 輸入信號建立時間tset。它表示D信號應比CP早到的時間，從圖可見，該時間為：。

⑵ 輸入信號保持時間th。它表示CP上升沿到達后，D信號應保留的時間。由圖可見，該時間為：。

⑶ 觸發器翻轉時間tpLH或tpHL。從CP脈沖上升沿到達到Q端由低電平變為高電平之間時間：，Q由高到低時間：。

⑷ CP脈沖的高低電平時間tCPL，tCPH，。

為此，CP脈沖的最高工作頻率為：。
