邏輯函數的化簡就是使一個最初的邏輯函數經過化簡后得到式中的“與”項，“或”項項數最少，而每項中的變量數也最少。從而使組成的邏輯電路最簡(邏輯門數和每門的輸入端數最少)。

二、邏輯函數的代數法化簡

代數法是利用邏輯代數工具來達到使式子簡化的目的�；�簡依據：邏輯代數定律、常用公式、和運算規則進行化簡。常用方法：有吸收法、配項法、合并法、消去法、 冗余法等。代數法化簡雖然簡單，但必須熟悉邏輯代數運算規則等，且具有一定的試探性，否則達不到最簡的目的。

三、邏輯函數的卡諾圖法化簡

1. 卡諾圖：用方格圖來描述邏輯函數，由于該方法由卡諾首先提出，所以把方格圖稱為卡諾圖。

2. 如何畫卡諾圖：n個變量的函數，就有個小方格，一個小方格對應一個最小項，下面是2～5變量卡諾圖。

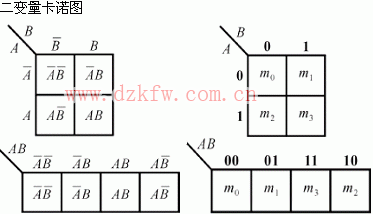

(a) 二變量A、B卡諾圖：，。

(b) 三變量A、B、C卡諾圖

三變量的八個最小項：。8個最小項在卡諾圖小方格上的位置必須以相鄰放置→相鄰方格中的最小項只差一個變量不同，其他相同。

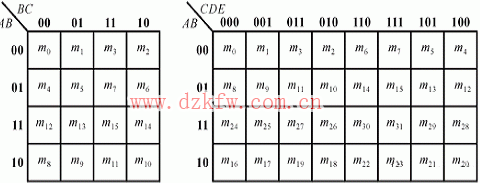

(c) 四變量卡諾圖和五變量卡諾圖

3. 邏輯函數的卡諾圖表示

方法：首先將函數化成標準的“與—或”式，(最小項之和表達式)，將式中最小項相應的小方格填“1”，式中沒有的最小項代表的小方格填“0”。填寫好后的圖形就是該函數的卡諾圖了。

4. 卡諾圖化簡的依據

利用了相鄰二個小方格代表的最小項只差一個變量的相鄰性,它們可以合并成一項,消去一個變量的性質進行。下面用四變量卡諾圖為例加以說明。

如：m0與m1結合(畫包圍圈)，即：。

m0與m4結合(畫包圍圈)，即：。

m1與m3結合(畫包圍圈)，即：。

m0與m2結合(畫包圍圈)，即：。

m1、m3、m9、m11結合，即：。

m0、m2、m8、m10結合，即：。

結論：包圍小方格結合最小項時，其結果是：消去包圍圈中不同的變量，保留相同的變量。

卡諾圖化簡時的一般原則和規律：

1. 只能對個相鄰方格實施包圍，包圍圈越大，式子越簡；

.2 . 小方格可以重復包圍，但每一包圍必須含有一個未被包圍過的方格，否則多余；

3. 包圍“1”格得原函數，包圍“0”格得反函數，經二次求反后分別可用“與非”邏輯和“或非”邏輯實現。

四、具有約束條件的邏輯函數的化簡

1.什么樣的邏輯函數稱為具有約束的邏輯函數?

在許多邏輯問題中，邏輯變量與邏輯結果之間存在著某種限制、制約和約束的關系，如十字路口交通信號控制燈和汽車通行之間的關系。在任何時間，紅、綠、黃三只燈中只允許有一只燈亮，而不允許同時有二只或以上的燈亮，來控制指揮汽車通行、停止和準備。令燈暗為“0”，亮為“1”，車停為“1”，行為“0”。“×”為不允許出現(受制約的)燈亮組合，則有如下真值表。A－紅，B－綠，C－黃時真值表：從表看出：輸入變量的組合是不允許出現的，是制約關系，這些項的取值與函數的結果無關。所以，這些項稱為無關項、約束項，或是任意項等。

2.具有約束條件的邏輯函數的表示方法

具有約束條件的邏輯函數，用最小項和約束項一起表示出來。

約束條件：

或。

3.如何簡化具有約束的邏輯函數

由于約束項的存在與函數的結果無關，因此，在化簡時，約束項的取值可以當作“1”，也可以當作“0”處理，在卡諾圖中用符號“×”表示，以表示和其它最小項區別。
