一、實驗?zāi)康?/P>

1、掌握用集成門構成多諧振蕩器和單穩電路的基本工作原理。
2、了解電路參數變化對振蕩器波形的影響。
3、了解電路參數變化對單穩電路輸出脈沖寬度的影響

二、實驗儀器及設備

1、數字邏輯實驗箱DSB-3 1臺
2、萬用表 1只
3、雙蹤示波器XJ4328/XJ4318 1臺
4、元器件： 74LS00 1塊
1.2K電位器 1只
電阻、電容、導線 若干

三、實驗內容

1、多諧振蕩器

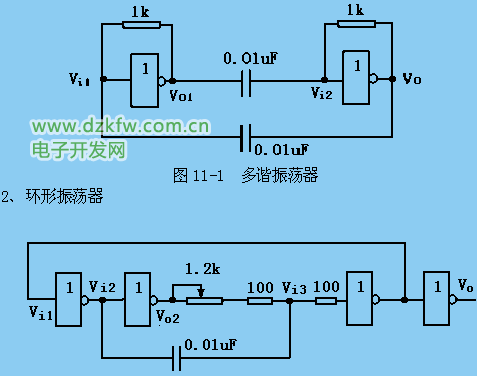

將74LS00 2輸入四與非門、電阻、電容等按圖11-1接線。用示波器觀察Vi1、V01、Vi2、V0 的波形。按時間對應關系記錄下來，測出振蕩器輸出波形的周期。

圖11-2 環形振蕩器

將74LS00 2輸入四與非門、電阻、電容等按圖11-2接線。經檢查無誤后方可接通電源。
用示波器觀察Vi1、Vi2、V02、Vi3、V0 的波形，按時間對應關系記錄下來。
改變電位器的阻值，用示波器觀察振蕩周期的變化趨勢，計算出該振蕩器振蕩頻率的變化范圍：

fmin =33.4kHz fmax =434.8kHz

積分型單穩電路
按圖11-3接線，用實驗箱上的高頻連續脈沖作為輸入信號Vi1 。

用示波器觀察，調整輸入波形為一定脈沖寬度時，用示波器觀察Vi1、V01、Vi2、V0 的波形，按時間對應關系記錄下來，測出輸出脈沖的寬度：
tp1=0.7uS
將圖11-3再加一級非門輸出，比較兩種電路的輸出波形有無不同，將電容改為0.01uF，再測量電路輸出脈沖的寬度：
tp2=2.1uS

四、實驗分析

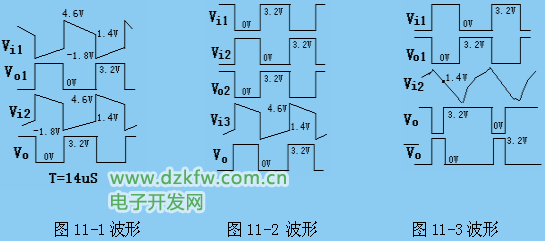

1、波形圖

2、將實驗所得數據與理論計算值相比較，不一致的原因：測量誤差；理論計算誤差。
3、總結歸納元件參數的改變對電路參數的影響：
環形振蕩器：電阻改變使周期相應變化；
積分型單穩：電容改變使輸出脈寬相應變化。
