齊納（穩壓）二極管特性的測定

　　儀器

　　2DW7型齊納二極管；J1201型低壓電源；J2354－3型阻值1750Ω變阻器；多量程電壓表，或0－3V和0－10V電壓表各一只；0－50mA電流表；插塞開關。

　　實驗步驟

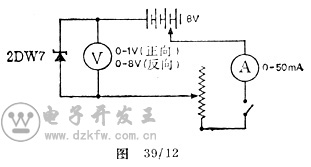

　　按圖39／12所示將二級管正向接入電路，把電源調到低檔位置，把可變電阻調到極大值，接通電源，并記下二極管兩端的電壓和通過它的電流。適當改變電壓（調變阻器）、使電流增加一點，并重新記錄電壓和電流。連續進行此項工件，直到電流達到30mA為止。

　　這時把二極管反接，并用一只滿量程為10V的電壓表替換原來的電壓表，把電壓調到極小值，把可變電阻調到極大值，如前述那樣進行觀測，連續取得一系列電壓和電流之值，直到二極管兩端的電壓為8V左右。

　　數據記錄與處理

　　將觀測值列表。畫出正向電流（作為縱坐標）對電壓的圖象。并在同一坐標系中第Ⅲ象限畫出反向電流對電壓的圖象。解釋所得結果，并確定擊穿電壓。
