關于PN結的問題，麻煩高手解釋一下這個原理。

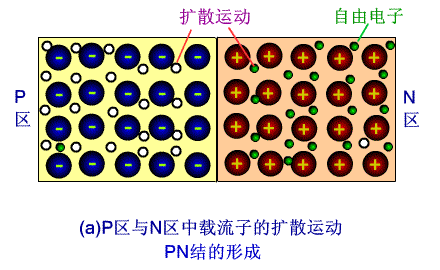

我不懂的是P型半導體和N型半導體都有較強的導電性，為什么一結合會有二極管的特性？上網查了下，看到這個圖，但不懂為什么？
書上解釋說，所加電壓會推動電子和空穴的進一步運動（或阻止）。我覺得按這種解釋的話電源正極接在P區的時候P的自由電子受到吸引，不是擴散受到削弱么，而書上說這個時候晶體二極管導通……
再說原本不就已經有自由電子和空穴了么，擴散現象和導電性有何聯系？
二極管的原理：
未加電場（電壓）時P型載流子和N型載流子隨機地在晶體中。若在N端施加正電壓，在P端施加負電壓，內部的載流子，電子被拉到正電壓方，空核被拉到負電壓方，從而結合面上的載流子數量大大減少，電阻便增大了。如加相反電壓，此時內部載流子通過結合面，變得易于流動。換言之電阻變小，電流正向流動。 二極管的正向?qū)ㄊ菑腜型指向N型，國際的標法是：三角形表示P型，橫線是N型。
電子與空穴擴散的一個重要后果是在PN上建立了一個內電場，它阻止了進一步擴散的發生，內部結構就穩定下來了。當P區外接電源正極時，外加電場削弱了上述內電場，擴散于是就又發生了，此即正向?qū)ā?/P>
