3. 以D 點作為參考點，重復實驗內容2 的測量，測得數據列于表中

五、實驗注意事項
1．所有需要測量的電壓值，均以電壓表測量的讀數為準。 U1、U2 也需測量，不應取
電源本身的顯示值。
2. 防止穩壓電源兩個輸出端碰線短路。
3. 用指針式電壓表或電流表測量電壓或電流時， 如果儀表指針反偏，則必須調換儀
表極性，重新測量。此時指針正偏，可讀得電壓或電流值。若用數顯電壓表或電流表測量，
則可直接讀出電壓或電流值。但應注意：所讀得的電壓或電流值的正確正、負號應根據設
定的電流參考方向來判斷。
六、預習思考題

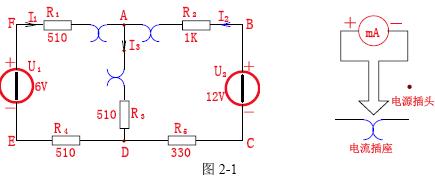

1. 根據圖4-1 的電路參數，計算出待測的電流I1、I2、I3 和各電阻上的電壓值，記入表
中，以便實驗測量時，可正確地選定毫安表和電壓表的量程。
2. 實驗中，若用指針式萬用表直流毫安檔測各支路電流，在什么情況下可能出現指針
反偏，應如何處理？在記錄數據時應注意什么？若用直流數字毫安表進行測量時，則會有
什么顯示呢？
七、實驗報告
1. 根據實驗數據，選定節點A，驗證KCL 的正確性。
2. 根據實驗數據，選定實驗電路中的任一個閉合回路，驗證KVL 的正確性。
3. 將支路和閉合回路的電流方向重新設定，重復1、2 兩項驗證。
4. 誤差原因分析。
5. 心得體會及其他。
