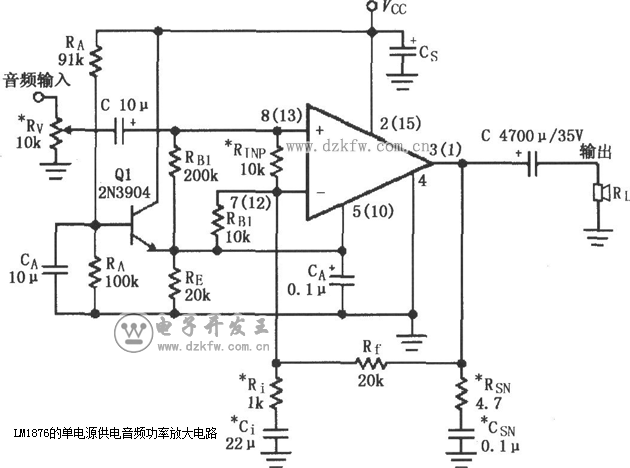

會員注冊如圖所示為L(zhǎng)M1876的單電源供電音頻功率放大電路。LM1876單電源供電與雙電源供電的基本工作原理相同，不同之處在于：?jiǎn)坞娫垂╇姇r(shí)，采用91kΩ電阻與100kΩ電阻分壓取約1／2VCC作為偏置電壓，經過Q1電壓跟隨器加到LM1876輸入端，使輸出電壓以1／2VCC。為基準上下變化，因此可以獲得最大的動態范圍。圖中“*”為可選用的元件，主要用于抑制放大器高頻自激振蕩；如果沒有出現高頻自激振蕩，放大器工作穩定，則不需要用。
