音頻放大器電壓分割電路圖
一般來說有三種電壓分割器。這三種電壓分割器的框圖如圖1所示。

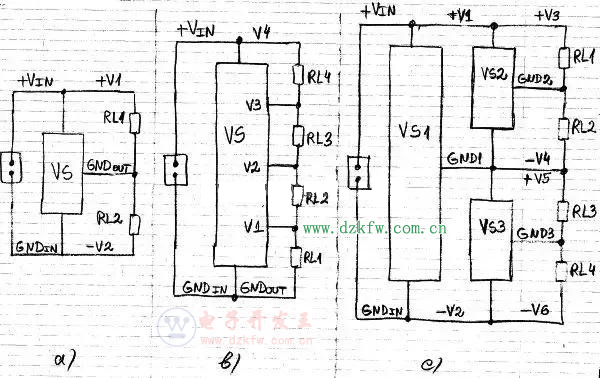

圖1：三種主要類型的電壓分割器的常用框圖。a)有兩個輸出的電壓分割器；b)有4個輸出的電壓分割器；c)有三個虛地的電壓分割器。
圖1a顯示了最常見的電壓分割器版本。+Vin和GNDin之間的輸入電壓被分割成兩個不必相等的部分。這兩個部分的電壓可以是固定的，也可以在一定范圍內調整。通常輸入和輸出電壓之間有少許的差別，這與具體的電壓分割器實現有關。
兩個輸出電壓分別是+V1和GNDout之間以及-V2和GNDout之間的電壓。在這種電壓分割器中，輸入和輸出電壓之間沒有隔離，輸入地GNDin和輸出地GNDout(有時稱為虛地)之間沒有直接連接。
圖1b顯示了第二種電壓分割器的框圖。+Vin和GNDin之間的輸入電壓被分割成4個不必相等的部分。這些部分的電壓可以是固定的，也可以在一定范圍內調整。在這個案例中輸入地GNDin和輸出地GNDout之間是直接相連的。這種應用可以被稱為多輸出線性穩壓器。
但需要注意的是，因?yàn)樵谶@種電壓分割器中V1、V2和V3這幾個輸出都可以用推挽電路驅動，而不用單路輸出緩沖器。這與線性穩壓器不同，因?yàn)榫�性穩壓器每個輸出端(輸出不是推挽電路)通常都有一個晶體管。
圖1c顯示了第三種電壓分割器。+Vin和GNDin之間的輸入電壓被分割成不必相等的4個部分。事實上這種應用有三個電壓分割器，每個分割器將自己的輸入電壓分成兩個部分。每個輸出地(GND1、GND2和GND3)都用推挽電路驅動。
我們應該注意電壓分割器輸出電壓的測量方式。在這個例子中，V1和-V2是對GND1測量的，V3和-V4是對GND2測量的，V5和-V6是對GND3測量的。
我們主要使用基于圖1a所示框圖電路的電壓分割器，很少使用基于圖1b的電壓分割器。
