會員注冊有關搖表的使用方法，搖表也稱為絕緣電阻表，用它來測量電氣設備的絕緣電阻值時，測量步驟有哪些，在測量時要注意什么問題，一起來看下。

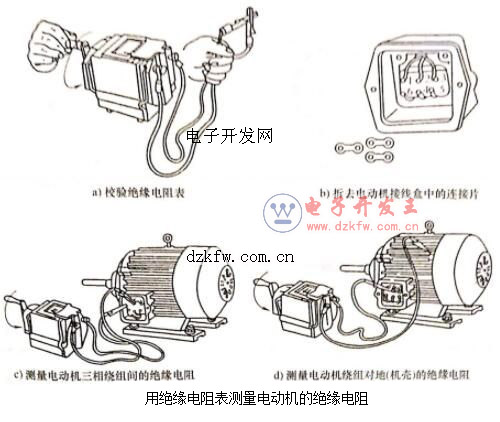

測量電動機的絕緣電阻
測量步驟如下：
1、校驗絕緣電阻表
（1）把絕緣電阻表放平，絕緣電阻表測試端短路，慢慢搖動絕緣電阻表的手柄，指針指在“0”的位置上；
（2）將測試端開路，再搖動手柄（約120r/min），指針應指在“∞”位置上。在測量時，將絕緣電阻表平置放穩，搖動手柄的速度要均勻。
2、將電動機接線盒內的連接片拆去。
3、測量電動機三相繞組間的絕緣電阻
將兩個測試夾分別接到任意兩相繞組的端點，以120r/min左右的勻速搖動絕緣電阻表1min后，讀取絕緣電阻表指針穩定的指示值。
4、用同樣方法，依次測量每相繞組與機殼的絕緣電阻。但應注意，絕緣電阻表上標有“E”或“接地”的接線柱應接到機殼上無絕緣的地方。
注意，測量單相異步電動機的絕緣電阻時，需要拆下電容器（或短接），以防止擊穿電容器。
