單相雙電容電動機稱為單相雙值電容異步電動機，屬于電容分相原理電動機。

1、結構原理：

電容分相電動機的轉子繞組是澆筑成型的鼠籠式，定子上饒有2組空間位置上相差90°的啟動繞組B和工作繞組A，從而獲得電角度ω為90°的兩相交變電流，保證旋轉磁場的形成條件。（如圖一所示）

2、工作原理：

電容式單相電動機通過電容移相作用，將單相交流電分離出另一相相位差90度的交流電，獲得兩相交變電流并分別送入2個繞組。工作原理流程如下：

定子繞組通入電角度相差90°的兩相電流→定子上形成旋轉磁場→轉子切割磁力線產生感應電流→感應電流產生旋轉磁場→轉子磁場與定子磁場相互作用→轉子轉動。

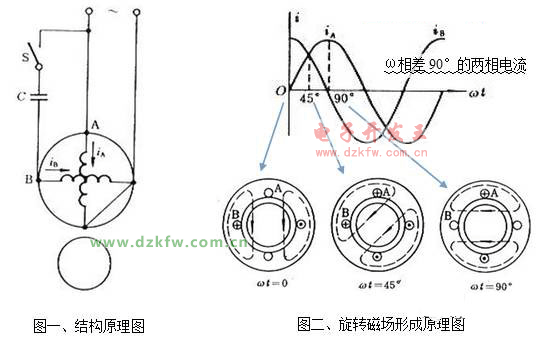

旋轉磁場形成原理見圖二

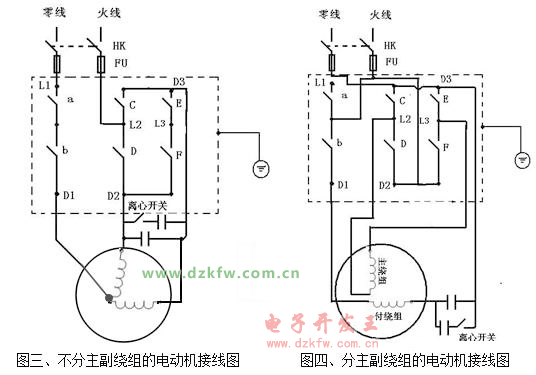

3、接線原理圖：圖三為不分主副繞組的電動機接線圖，圖四為分主副繞組的電動機接線圖。
