三端穩壓器7805和其輸出端的小電容器的講究

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2011-12-29

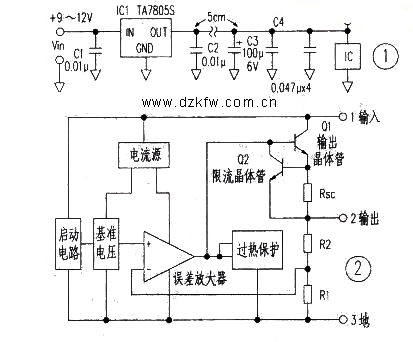

在應用三端穩壓器時,一般都在其輸人端和輸出端各接一支0.1w0的小電容器,以保證其穩定工作。圖1是一個5V穩壓電源,在組裝電路時,恰遇庫房0.1 wF電容斷貨,于是用0.01 wF電容代替,考慮到后續電路還并有多個旁路電容,以為并無大礙。在電路板上,C1、C2緊靠三端穩壓器安裝,電解電容C3距三端穩壓器5cm,而旁路電容C4-C7則靠近各自的IC.電路通電后,發現三端穩壓器輸出電壓不穩定,最后確定是三端穩壓器產生了振蕩。

三端穩壓器電路解說

    圖2是三端穩壓器的內部結構框圖,內部高增益放大器為負反饋放大器,若輸出側的電容器容量不合適,就容易產生振蕩。結果,將C2換成0.1 N.F,電路工作立刻正常了。由此得出一個教訓:大凡電源用IC,其內部多含有運放,其工作狀態與高增益的模擬放大器相同,一定要按公司手冊指定的容量安裝電容器,以免產生振蕩。

    另外常用的穩壓器TL431,對負荷容量也有要求,按公司提供的數據選擇容量是不容忽視的工作。

Tags:三端穩壓器,研究,電容
