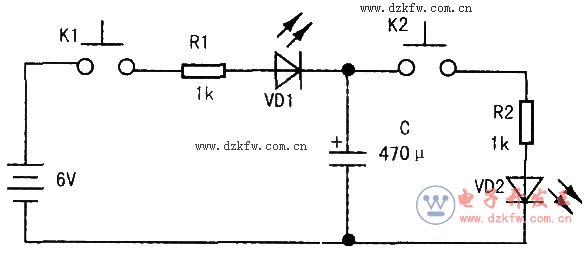

1．電路如下圖所示。
　　
　　2．所需元件：1千歐電阻2支，紅VD1、綠VD2發光管各1支，按鈕開關2個，470μ電解電容1個，萬用印刷板1塊，2節5號電池盒兩個。
　　
　　3．安裝及實驗步驟：
　　
　　①按清單核對元件。
　　
　　②根據原理圖安裝元件并接線。
　　
　�、蹖�兩個電池盒串聯后接入電路。
　　
　　④電路接通后，先按下K1，紅色發光管亮，表示充電的過程。松開Kl后，電源斷開，此時按下K2綠色發光管亮，表示放電的過程。
