貯水式電熱水器的產品型號較多，安裝的基本方法大同小異，現以羅密歐ZF15W-60型圓筒式熱水器為例，介紹其安裝方法。

    1．技術參數

    ZF15W-60型圓筒式電熱水器額定電壓為220V/50Hz，額定功率為1500W，額定容量為60L，額定壓力為0.6MPa，進水接頭規格為G1/2，外形尺寸為410mm×715 mm，掛架距離為300mm。

    2．結構形式

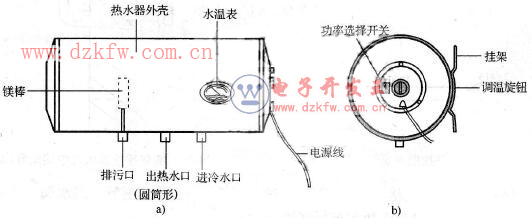

    圓筒式電熱水器的外形如圖14-31所示，圖中a為主視圖，b為側視圖。熱水器下方有三個口，分別為冷水進口、熱水出口和排污口。

    圖14-31    圓筒式電熱水器的外形

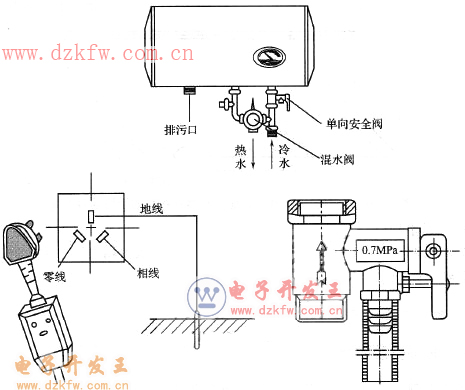

    圓筒式電熱水器的安裝示意圖如圖14-32所示，安裝方法如下。

    圖14-32    圓筒式電熱水器的安裝示意圖

    (1)確定安裝位置，并用鉛筆作上記號。

    (2)用電錘按照確定的位置打兩個孔，孔深為100mm，孔距為300mm，如圖14-33所示，注意膨脹螺栓不能裝在墻壁的磚縫中。

    (3)將膨脹螺栓插入孔中旋緊彎鉤，并使彎鉤向上，如圖14-34所示。

    圖14-33    用電錘按照確定的位置打兩個孔

    圖14-34    膨脹螺栓插入孔中旋緊彎鉤

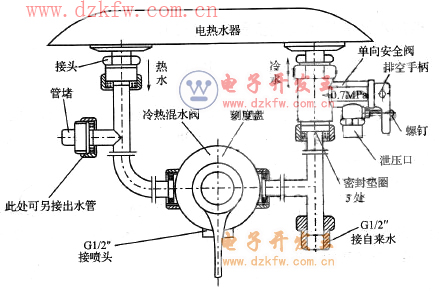

    (4)所有管件規格均為G1/2″，其進水三通管、出水三通管、混水閥、單向安全閥等，按照如圖14-35所示進行連接。

    圖14-35    管件連接

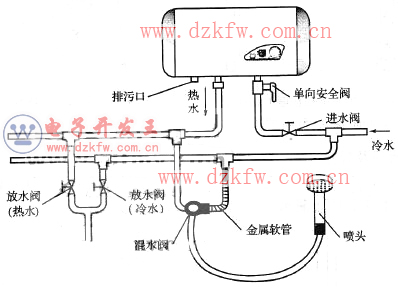

    如用戶需多處使用熱水，可按照如圖14-36所示自行接管。

    圖14-36    多處供熱水

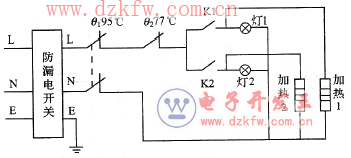

    一般的圓筒式電熱水器的電氣控制原理如圖14-37所示。

    圖14-37    圓筒式電熱水器的電氣控制原理
