氣缸的種類很多，分類的方法也不同，一般可按壓縮空氣作用在活塞端面上的方向、結構特征和安裝形式來分類。具體分類如下：

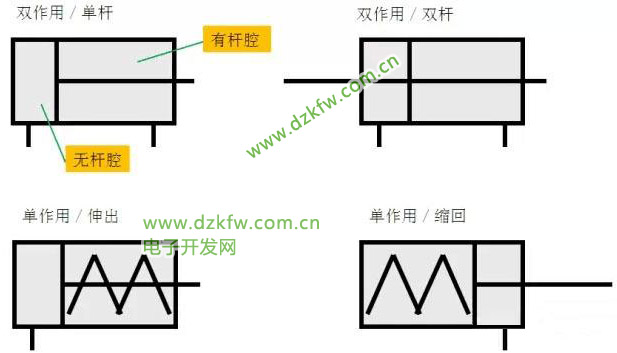

一、從氣缸活塞承受氣體壓力是單向還是雙向進行分類：

1、單作用氣缸：氣缸的活塞只能單向受氣壓推動，反向時需要借助外力。

2、雙作用氣缸：氣缸的活塞在正、反兩個方向上都靠氣壓推動。

二、從氣缸的安裝形式進行分類:

1、固定式氣缸：氣缸缸體固定不動。

2、軸銷式氣缸：氣缸缸體可圍繞固定軸銷在一定角度內擺動。

3、回轉式氣缸：氣缸缸體通常固定在機床主軸上，可隨機床主軸一同旋轉，這種氣缸常用于機床上的氣動卡盤。

三、 從氣缸的功能及用途進行分類:

1、普通氣缸：包括單作用和雙作用氣缸。在無特殊要求的情況下一般采用此類氣缸。

2、緩沖氣缸：氣缸帶有緩沖裝置，可避免活塞運動到端部時發生強烈撞擊。在壓力較高和運動速度較高的工作場合，常采用此類氣缸.

3、氣液阻尼缸：氣缸與液壓缸串聯，可以獲得比較精確的運動速度，對調速要求較高的場合可采用此類氣缸。

4、擺動氣缸：氣缸的動作作為繞軸心線作往復轉動，可用于夾具轉位、閥門開關等。

5、沖擊氣缸：是一種以活塞桿高速運動形成沖擊力的高能缸，可用于沖壓、切斷等。

四、氣缸類型及原理

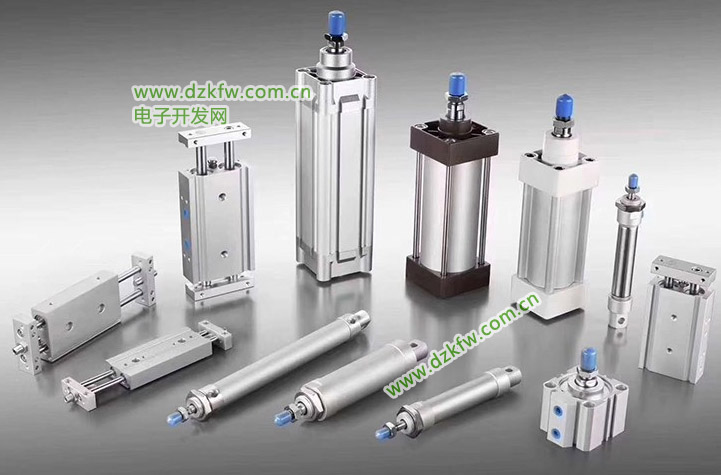

到底什么是氣缸呢？就是將壓縮空氣的壓力能轉化為機械能，驅動機構作直線往復運動、擺動和旋轉運動的元件叫氣缸，也稱之為氣動執行元件。

做直線運動的氣缸的氣缸可輸出力，做擺動的氣缸和作旋轉運動的氣馬達可輸出力矩。氣爪和真空吸盤可拾放物體。

1、直線運動氣缸：

在氣動執行元件中，使用最多的就是直線運動的氣缸。結構分為活塞式和非活塞式（如膜片式），膜片式氣缸密封性能好，無摩擦阻力，無需潤滑，但氣缸行程短，大多用于生產過程控制中的夾緊等工作，使用最多的是活塞式氣缸。

在選擇活塞式氣缸的時候首選要確認缸徑和行程，缸徑越大推力就越大，氣缸如何計算輸出力我會在之后的文章中講解，還要根據安裝環境選擇不同的安裝附件。

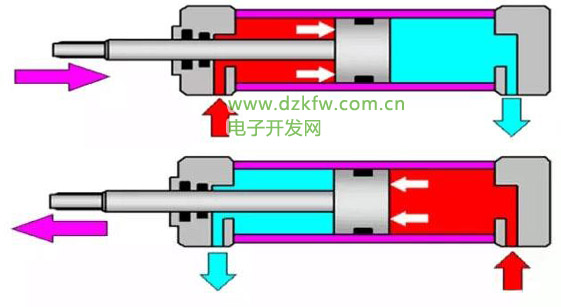

氣缸工作原理：氣缸活塞縮回和伸出

在活塞前后增加彈簧，氣缸就變成單作用氣缸了，只需要一個進氣孔，回來的時候通過彈簧復位自動復位。

2、擺動、旋轉氣缸

旋轉氣缸的動作可以分為平面旋轉和轉角下壓氣缸，這里展開講的話內容非常多，我會再之后的文章里慢慢分享。

這種旋轉型號為MSQB旋轉氣缸，齒輪齒條結構，雙氣缸結構，能顯示雙倍出力。

上面有一個轉盤可以0-190度進行調節旋轉。可以在上面轉盤上安裝直線氣缸和手指氣缸，可以完成一些簡單的機械動作。

3、氣爪、手指氣缸

手指氣缸顧名思義就是像手指一樣功能的氣缸，可以抓取物件的氣缸，兩個夾爪上面是有安裝孔位的，根據不同的產品可以定制相應的夾具。

氣缸類型怎么選擇

分類：
按缸徑分：微型氣缸、小型氣缸、中型氣缸、大型氣缸
按緩沖形式：無緩沖氣缸、墊緩沖氣缸、氣緩沖氣缸
按尺寸：省空間型、標準型
氣缸的選型：
1、確定缸徑——根據負載確定
2、確定行程——根據動作范圍
3、確定安裝方式
4、確定磁性開關等
5、確定緩沖形式
6、確定其他附件
