電抗器也叫電感器，一個導體通電時就會在其所占據的一定空間范圍產生磁場，所以所有能載流的電導體都有一般意義上的感性。然而通電長直導體的電感較小，所產生的磁場不強，因此實際的電抗器是導線繞成螺線管形式，稱空心電抗器；有時為了讓這只螺線管具有更大的電感，便在螺線管中插入鐵心，稱鐵心電抗器。電抗分為感抗和容抗，比較科學的歸類是感抗器（電感器）和容抗器（電容器）統稱為電抗器，然而由于過去先有了電感器，并且被稱為電抗器，所以現在人們所說的電容器就是容抗器，而電抗器專指電感器。接下來，為大家詳細說下電抗器安裝方式和電抗器的接線方法。

一、電抗器安裝方式

電抗器看是鐵芯的還是空芯的，鐵芯的安裝較為簡單，按照回路中設置點位置安裝、保證一定的安全距離即可。
空芯電抗器有疊裝的，有散開一字排開、品字形的，還有兩疊一平的放置方法。

二、電抗器的接線方法

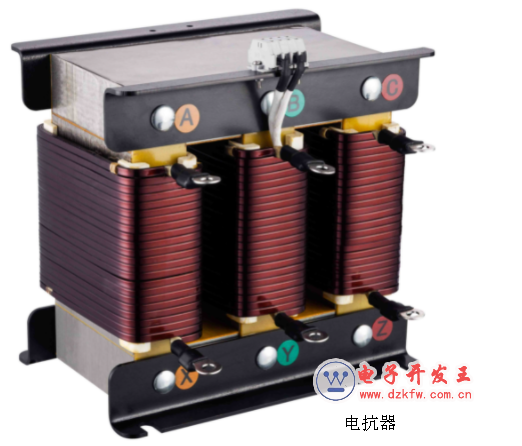

ABCXYZ六個端子，可以將ABC作為電抗器進線端，XYZ作為電抗器出線端;也可以將XYZ作為電抗器進線端，ABC作為電抗器出線端。這沒有什么具體的進線、出線的順序要求，怎么接都行，對變頻器不會有影響。只是注意一點:ABC、XYZ這兩套端子，接線時不能互相交叉。
