雙端輸出時 在圖1差分式放大電路中
盡管在實際情況下，要做到兩管電路完全對稱是比較困難的，但輸出漂移電壓仍將大大減小。

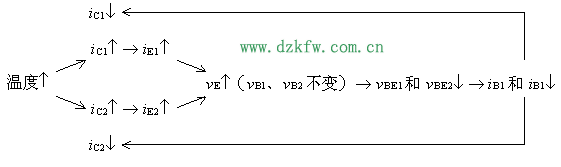

圖1 單端輸出時 抑制零點漂移的作用也可以從另一方面來理解。由BJT的工作特性我們知道，溫度升高時，集電極電流會增加。由于電路中Re的存在，將對電路產生如下影響： | |
|
.
| |
以上過程類似于分壓式射極偏置電路的溫度穩定過程。所以，即使電路處于單端輸出方式時，仍有較強的抑制零漂能力。 但由于Re上流過兩倍的集電極變化電流，其穩定能力比射極偏置電路更強。 關鍵 Re越大，抑制零漂能力越強。圖2中發射極采用電流源電路，其等效電阻更大，所以有更強的抑制零漂能力。 由于溫度變化或電源電壓波動，會對兩管集電極電流產生相同的影響，其效果相當于在兩個輸入端加入了共模信號。因此，當提高電路的共模抑制比時，也就提高了抑制零漂的能力。 |
抑制零點漂移的原理
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2018-12-04
Tags：抑制零點漂移,零點漂移,抑制
