會員注冊- 零狀態電路對于單位階躍輸入信號的響應，稱為階躍響應，并用 s(t) 表示。
1、RC電路的階躍響應

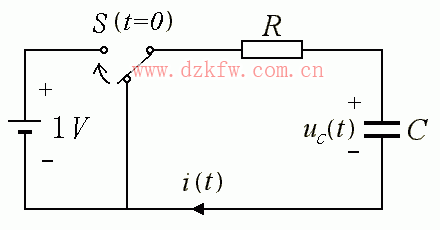

- 圖示電路，在 t＝0 時開關打向電壓源，C 上的電壓可表示為：
2、RL 電路對矩形電壓脈沖響應

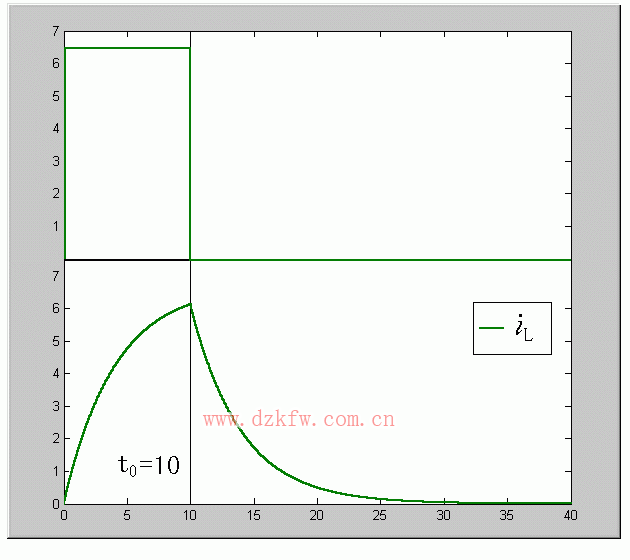

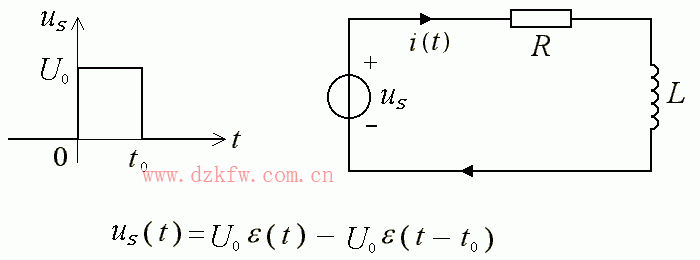

- 如圖示，激勵源可表示為兩個階躍函數的線性疊加，求 i ( t ) 。
用兩種方法求解如下：
① 設 i (t) 也可表示為兩個激勵分別作用時響應 i1(t) 和 i2(t) 的疊加，則：
- ② 分時間段求解，如下：
一階電路的階躍響應
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2018-09-27
Tags：一階電路,階躍響應
