會員注冊引起電路響應的因素有兩個方面,一是電路的激勵,而是動態元件儲存的初始能量.當激勵為零,僅由動態元件儲存的初始能量引起的響應叫零輸入響應；當動態元件儲存的初始能量為零,僅由激勵引起的響應叫零狀態響應；兩個同時引起的響應叫全響應.
零狀態響應是指在t=0-時，電容器的電壓為0，電感器的電流為0；
零輸入響應是指在t=0-時，電源的輸入為0；下面早點介紹一階電路的全響應。
�。ǚ驱R次微分方程）
解答為：uC = uC' + uC''
零輸入響應是指在t=0-時，電源的輸入為0；下面早點介紹一階電路的全響應。
全響應：非零初始狀態的電路受到外加激勵時電路中產生的響應，稱為全響應。
1.RC電路的全響應的分析
�。ǚ驱R次微分方程）
解答為：uC = uC' + uC''

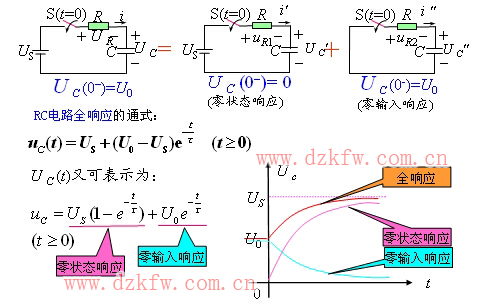

得RC電路的全響應的通式：

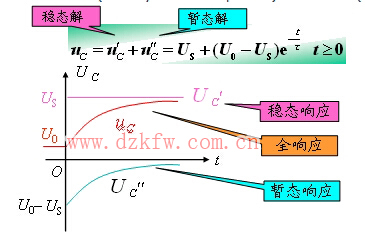

2.RC電路的全響應通式的兩種分解方式
�。�1）全響應(complete response)
= 強制響應(forced response)+自由響應(natural response)
= 穩態響應(steady-state response) +暫態響應(transient response)
（2）全響應= 零狀態響應 + 零輸入響應
全響應小結:
�。�1）全響應的不同分解方法只是便于更好地理解過渡過程的本質；
�。�2）零輸入響應與零狀態響應的分解方法其本質是疊加，因此只適用于線性電路；
（3）零輸入響應與零狀態響應均滿足齊性原理，但全響應不滿足。
