拖鏈介紹

（1）拖鏈外形似坦克鏈，由眾多的單元鏈接組成，鏈接之間轉動自如。

（2）相同系列的拖鏈的內高、外高、節距相同，拖鏈內寬、彎曲半徑R可有不同的選擇。

（3）單元鏈節由左右鏈板和上下蓋板組成，拖鏈每節都能打開，裝拆方便，不必穿線，打開蓋板后即可把電纜、油管、氣管、水管等放入拖鏈。

（4）另可提供分隔片，將鏈內空間按需要分隔開。

材質和特性

（1）材料：增強尼龍，具有較高的壓力和抗拉負荷，良好的韌性、高彈性和耐磨性，阻燃，高低溫時性能穩定，可以使用在室外。

（2）抗耐性：耐油、耐鹽，并有一定的耐酸、耐堿能力。

（3）運行速度和加速度（具體速度、加速度視運行情況而定）。

（4）運行壽命長。


應用

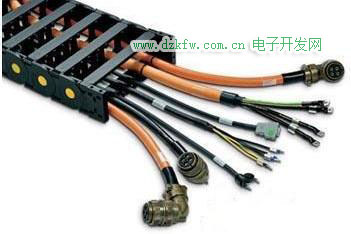

1、適合于使用在往復運動的場合，能夠對內置的電纜、油管、氣管、水管等起到牽引和保護作用。

2、拖鏈每節都能打開，便于安裝和維修。運動時噪音低、耐磨、可高速運動。

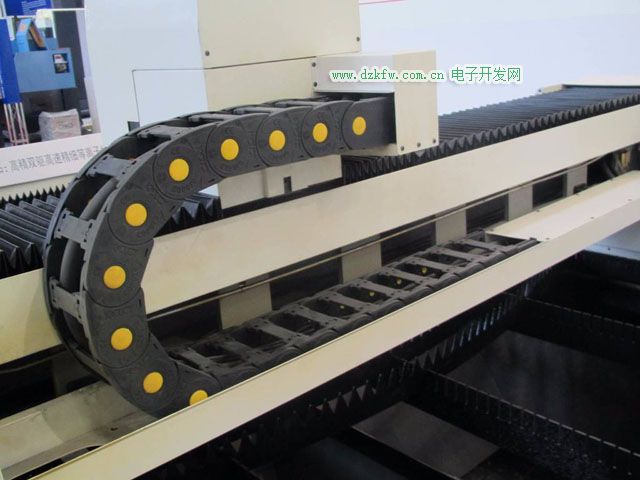

3、拖鏈已被廣泛應用于數控機床、電子設備、石材機械、玻璃機械、門窗機械、注塑機、機械手、起重運輸設備、自動化倉庫等。

分類

按材質可分為：鋼制拖鏈、鋼鋁拖鏈、塑料拖鏈、尼龍拖鏈等。

按形式可分為：橋式拖鏈、多聯橋式拖鏈、封閉拖鏈、消音拖鏈、開口拖鏈、萬向拖鏈、坦克鏈、穿線拖鏈等。

按使用環境的條件要求：需防油、防水、防垃圾污染、耐高溫、耐摩擦、需要加長、需要承重、無噪音、將線纜隱蔽等。

三種裝配形式：橋式拖鏈、全封閉式拖鏈、半封閉式拖鏈。

型號

鋼鋁拖鏈可分為 TL型，TGA型、TGB型。

塑料拖鏈可分為重型、輕型。

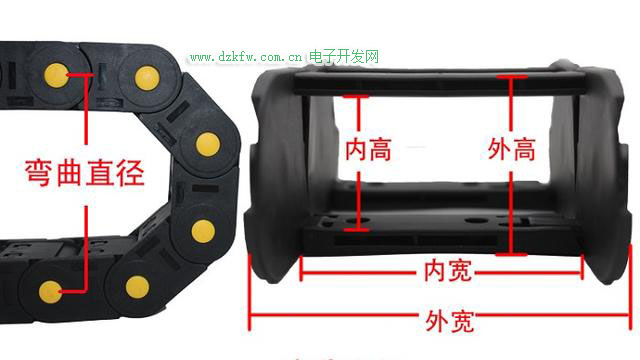

主要參數

內高:選擇內置電纜,油管,氣管,水管等中最粗的一根作為參考高度,加上至少10%的高度空間作為拖鏈內高。如果重疊按重疊后實際高度作為參考高度。

內寬:選擇較粗的一些電纜,油管,氣管,水管等,其外徑之和作為拖鏈內寬的參考,并留有至少10%的寬度空間。

彎曲半徑:選擇內置電纜,油管,氣管,水管等中最大的彎曲半徑作為參考值,并留有10%以上的空間。

放置原則

應該留有15%的剩余空間,讓內置電纜,油管等可以自由活動,在半徑方向上對拖鏈不產生拉力。

直徑差別大的導線應該分開鋪設,重量平均分布,必要時可用分隔片分開。

在高速或高頻率運行時,要盡量使導線在水平上相互分開,不要使之相互疊置,在電纜,氣管,油管等較多的時候建議使用分隔片。

TL型工程塑料拖鏈，有TL-1，TL-2，TL-3三大系列上百種規格型號。

TL-1工程塑料拖鏈(加強型)用途和特點

（1）適合于使用在往復運動的場合，能夠對內置的電纜、油管、氣管、水管等起到牽引和保護的作用。

（2）拖鏈的每一節都能打開，便于安裝和維修。運動時噪音低、耐磨，可高速運動。

（3）拖鏈已被廣泛應用于數控機床、電子設備、石材機械、玻璃機械、門窗機械、注塑機、機械手、超重運輸設備、自動化倉庫等。

拖鏈的結構

（1）塑料拖鏈外形似坦克鏈，由眾多的單元鏈接組成，鏈接之間轉動自如。

（2）相同系列的拖鏈的內高、外高、節距相同，拖鏈內寬、彎曲半徑R可有不同的選擇。

（3）單元鏈節由左右鏈板和上下蓋板組成，拖鏈每節都能打開，裝拆方便，不必穿線，打開蓋板后即可把電纜、油管、氣管、水管等放入拖鏈。

（4）另可提供分隔片，將鏈內空間按需要分隔開。

拖鏈的基本參數

（1）材料：增強尼龍，具有較高的壓力和抗拉負荷，良好的韌性、高彈性和耐磨性，阻燃，高低溫時性能穩定，可以使用在室外。

（2）抗耐性：耐油、耐鹽，并有一定的耐酸、耐堿能力。

（3）運行速度和加速度：最高速度可達5米/秒，最高加速度可達5米/秒2（具體速度、加速度視運行情況而定）。

（4）運行壽命：在正常架空使用情況下，可達500萬往復運動次數.

塑料拖鏈的用途和特點布袋除塵器

（1）適合于使用在往復運動的場合，能夠對內置的電纜、油管、氣管、水管等起到牽引和保護的作用。

（2）拖鏈的每一節都能打開，便于安裝和維修。運動時噪音低、耐磨，可高速運動。

（3）拖鏈已被廣泛應用于數控機床、電子設備、石材機械、玻璃機械、門窗機械、注塑機、機械手、超重運輸設備、自動化倉庫等。

塑料拖鏈的結構

（1）拖鏈外形似坦克鏈，由眾多的單元鏈接組成，鏈接之間轉動自如。

（2）相同系列的拖鏈的內高、外高、節距相同，拖鏈內寬、彎曲半徑R可有不同的選擇。

（3）單元鏈節由左右鏈板和上下蓋板組成，拖鏈每節都能打開，裝拆方便，不必穿線，打開蓋板后即可把電纜、油管、氣管、水管等放入拖鏈。

（4）另可提供分隔片，將鏈內空間按需要分隔開。

塑料拖鏈的基本參數

（1）材料：增強尼龍，具有較高的壓力和抗拉負荷，良好的韌性、高彈性和耐磨性，阻燃，高低溫時性能穩定，可以使用在室外。

（2）抗耐性：耐油、耐鹽，并有一定的耐酸、耐堿能力。

（3）運行速度和加速度（具體速度、加速度視運行情況而定）
