磁路有三個基本定律作為分析計算的基礎。

1． 磁路的基爾霍夫第一定律（KCL）

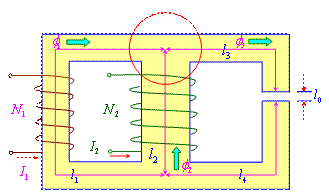

在圖1所示磁路的分支處（又稱為磁路的節點）作一封閉面S，若忽略漏磁通并選定主磁通φ1、φ2、φ3的參考方向如圖所示。

     圖1

① 內容：穿進任一封閉面的磁通一定等于穿出該封閉面的磁通。

② 表達式：

           φ1+φ2 -φ3 = 0

寫成一般形式，有

            ∑φ = 0                     （1）

即匯合于磁路中任一節點的磁通的代數和為零，這就是磁路的基爾霍夫第一定律。

③ 正負符號的選取：一般選離開節點的磁通項前取正號，反之取負號。

2． 磁路的基爾霍夫第二定律(KVL)

① 磁通勢F

  鐵芯線圈的匝數與通過勵磁電流乘積叫做磁通勢F，磁通勢的SI主單位均為安（A）。

       F = NI                                 （2）

② 磁位差Um：

   磁場強度H與該段磁路平均長度l的乘積，叫做該段磁路的磁位差Um，其單位均為安（A）。

                                     （3）

③ 內容：磁路的任一閉合回路中，各段磁位差的代數和等于磁通勢的代數和。

④ 數學表達式：

推廣到一般情形，有

                                    （4）

⑤ 正負號的選取：

a. 磁位差的符號:

選一繞行方向，磁通的參考方向與繞行方向一致時，該段磁位差項前取正號，反之取負號；

b. 磁通勢的符號:

勵磁電流的參考方向與磁路回線繞行方向符合右手螺旋關系時，該磁通勢項前取正號，反之取負號。

3． 磁路的歐姆定律

① 磁阻：媒質對磁通的阻礙作用，稱為磁阻。

                             圖2 一段均勻磁路

            Rm =

磁阻的SI主單位為每亨（1/H）。

空氣的磁導率為常量，故氣隙的磁阻是常量。

鐵磁性物質的磁導率不是常量，使得鐵磁性物質的磁阻是非線性的，因此一般情況下不能應用磁路的歐姆定律進行計算。

② 磁路的歐姆定律：一段磁路磁通與磁位差成正比。
