1、LM386中文資料描述

　　LM386是一種音頻集成功放，具有自身功耗低、更新內鏈增益可調整、電源電壓范圍大、外接元件少和總諧波失真小等優點的功率放大器，廣泛應用于錄音機和收音機之中。

　　LM386是美國國家半導體公司生產的音頻功率放大器，主要應用于低電壓消費類產品。為使外圍元件最少，電壓增益內置為20。但在1腳和8腳之間增加一只外接電阻和電容，便可將電壓增益調為任意值，直至200。輸入端以地位參考，同時輸出端被自動偏置到電源電壓的一半，在6V電源電壓下，它的靜態功耗僅為24mW，使得LM386特別適用于電池供電的場合。

　　特性

　　靜態功耗低，約為4mA，可用于電池供電；

　　工作電壓范圍寬，4-12Vor5-18V；

　　外圍元件少；電壓增益可調，20-200；

　　低失真度；

　　2、LM386電氣參數

　　1）極限參數：

　　電源電壓

　　（LM386N-1，-3，LM386M-1）15V

　　電源電壓（LM386N-4）22V

　　封裝耗散

　　（LM386N）1.25W

　　（LM386M）0.73W

　　（LM386MM-1）0.595W

　　輸入電壓±0.4V

　　儲存溫度-65℃至+150℃

　　操作溫度0℃至+70℃

　　結溫+150℃

　　焊接信息

　　焊接（10秒）260℃

　　小外形封裝（SOIC和MSOP）

　　氣相（60秒）215℃

　　紅外（15秒）220℃

　　熱電阻

　　qJC（DIP）37℃/W

　　qJA（DIP）107℃/W

　　qJC（SO封裝）35℃/W

　　qJA（SO封裝）172℃/W

　　qJA（MSOP封裝）210℃/W

　　qJC（MSOP封裝）56℃/W

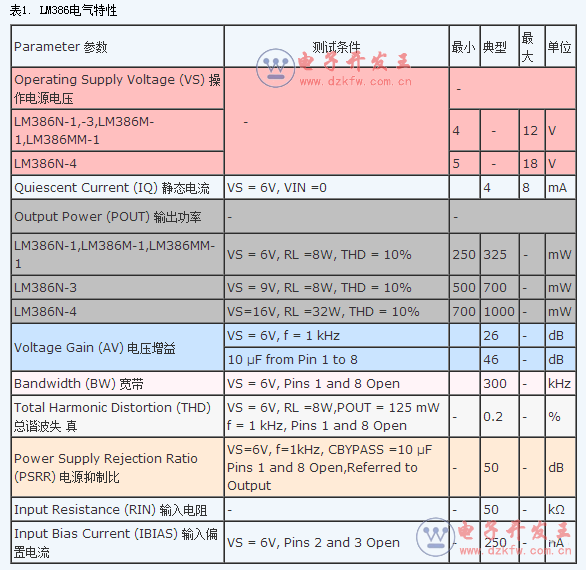

　　2）電氣特性

　　3、LM386內部電路及工作原理

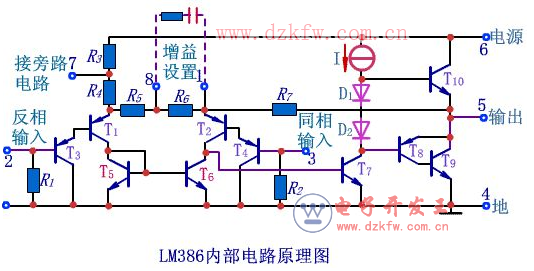

　　LM386內部電路原理圖如圖所示。與通用型集成運放相類似，它是一個三級放大電路。

　　第一級為差分放大電路，T1和T3、T2和T4分別構成復合管，作為差分放大電路的放大管；T5和T6組成鏡像電流源作為T1和T2的有源負載；T3和T4信號從管的基極輸入，從T2管的集電極輸出，為雙端輸入單端輸出差分電路。使用鏡像電流源作為差分放大電路有源負載，可使單端輸出電路的增益近似等于雙端輸出電容的增益。

　　第二級為共射放大電路，T7為放大管，恒流源作有源負載，以增大放大倍數。

　　第三級中的T8和T9管復合成PNP型管，與NPN型管T10構成準互補輸出級。二極管D1和D2為輸出級提供合適的偏置電壓，可以消除交越失真。

　　引腳2為反相輸入端，引腳3為同相輸入端。電路由單電源供電，故為OTL電路。輸出端（引腳5）應外接輸出電容后再接負載。

　　電阻R7從輸出端連接到T2的發射極，形成反饋通路，并與R5和R6構成反饋網絡，從而引入了深度電壓串聯負反饋，使整個電路具有穩定的電壓增益。

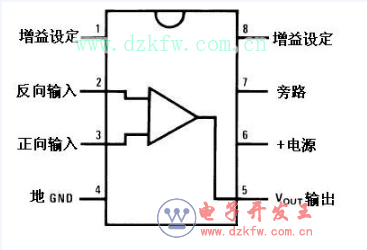

　　LM386的引腳圖

　　引腳圖LM386的外形和引腳的排列如右圖所示。引腳2為反相輸入端，3為同相輸入端；引腳5為輸出端；引腳6和4分別為電源和地；引腳1和8為電壓增益設定端；使用時在引腳7和地之間接旁路電容，通常取10μF。

　　查LM386的datasheet，電源電壓4-12V或5-18V（LM386N-4）；靜態消耗電流為4mA；電壓增益為20-200；在1、8腳開路時，帶寬為300KHz；輸入阻抗為50K；音頻功率0.5W。

　　4、LM386應用電路

　　應用電路1：

　　圖1的應用電路為增益20的情形，于pin1及pin8間加一個10μF的電容即可使增益變成200

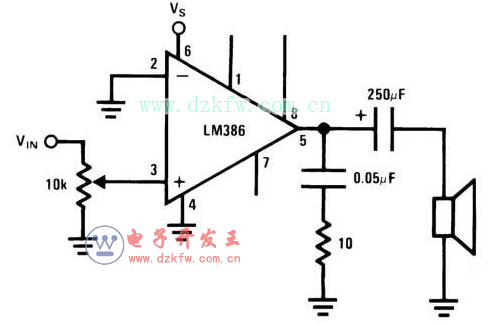

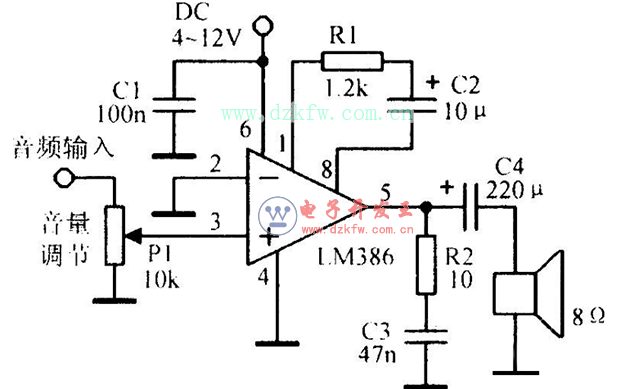

　　應用電路2：

　　如圖2所示。圖中10千歐的可變電阻是用來調整揚聲器音量大小，若直接將Vin輸入即為音量最大的狀態。

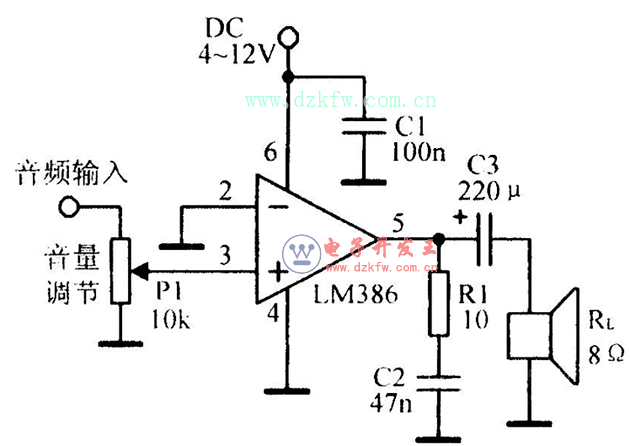

　　應用電路3：

　　電壓增益為20的放大電路：

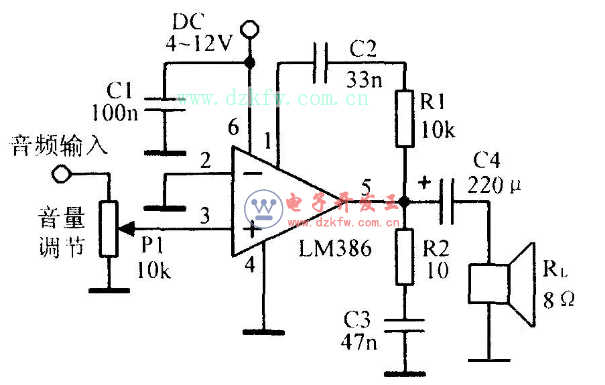

應用電路4：　　
電壓增益為50的放大電路：

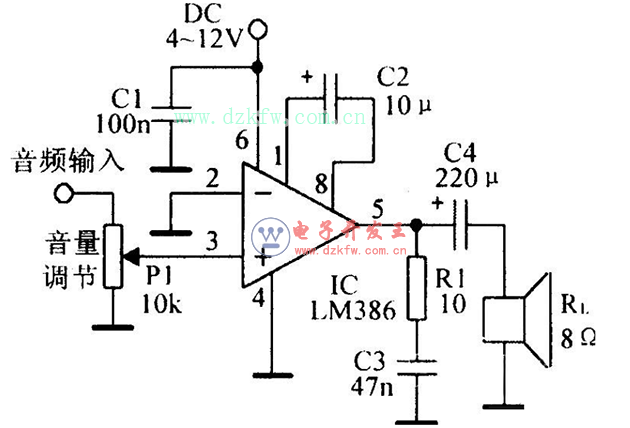

       應用電路5：
　　電壓增益為200的放大電路：

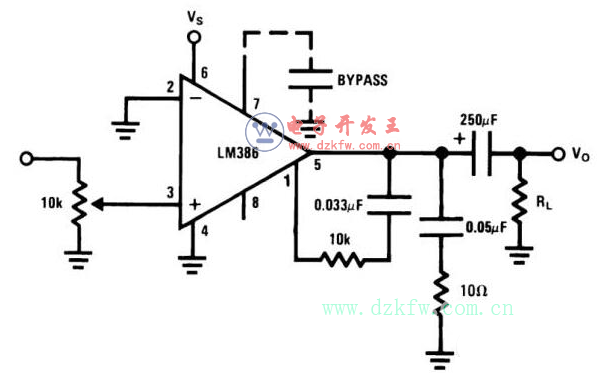

應用電路6：
　　電壓增益為200的放大電路：在85Hz具有6db增益的放大電路：

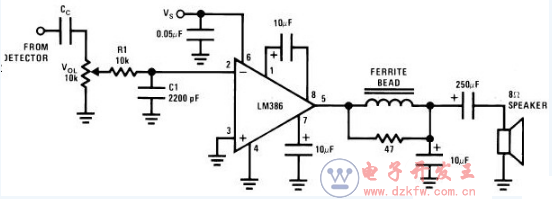

應用電路7：
　　用于收音機中的LM386：調幅收音機功率放大器

應用電路8：

　　比如：在電源線上加上去耦電容，對于電池供電的設計來說，0.05mF的電容應該就夠了，而對于其他的設計或者電源線過長的話，100mF的電解電容再并聯一個0.05~0.1mF的瓷片電容效果會更好。對于一些朋友來說，他們還會習慣在7腳上接上一個旁路電容，不過這不是必要的。

　　除此之外，還有一種“重低音加強”的電路接法，和過去的磁帶錄音機上的功能很像，不過它的原理……就是在輸出端加一個低通濾波器，把高頻部分濾出，這樣聽起來就像是中頻和低頻信號得到了加強一樣，在部分電動玩具上，這種電路可以使得聲音更加清楚。

　　LM386雖然已經不再是一款非常流行的芯片，然而在DIY領域，仍然是非常流行的一款音頻放大器芯片。它就像是錘子和鉗子一樣，平常我們注意不到它的存在，但是一旦需要的時候，它總是那么可靠。

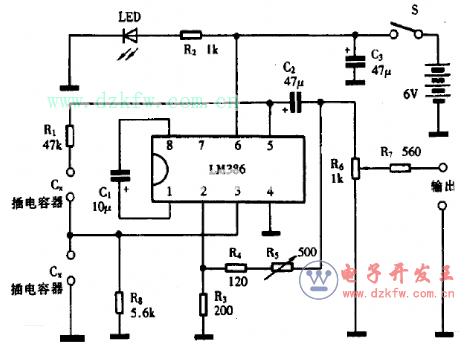

　　應用電路9：

　　LM386低電壓音頻功率放大器

　　LM386電源電壓4--12V，音頻功率0.5w.LM386音響功放是由NSC制造的，它的電源電壓范圍非常寬，最高可使用到15V，消耗靜態電流為4mA，當電源電壓為12V時，在8歐姆的負載情況下，可提供幾百mW的功率。它的典型輸入阻抗為50K。
