封裝：

TL431是可控精密穩壓源。它的輸出電壓用兩個電阻就可以任意的設置到從Vref（2.5V）到36V范圍內的任何值。該器件的典型動態阻抗為0.2Ω，在很多應用中用它代替穩壓二極管，例如，數字電壓表，運放電路，可調壓電源，開關電源等。
TL431是由德州儀器生產，所謂TL431就是一個有良好的熱穩定性能的三端可調分流基準源。它的輸出電壓用兩個電阻就可以任意地設置到從Vref(2.5V)到36V范圍內的任何值數字電壓表，運放電路、可調壓電源，開關電源等等。
英文描述：1-OUTPUT THREE TERM VOLTAGE REFERENCE, 2.495 V, BCY3

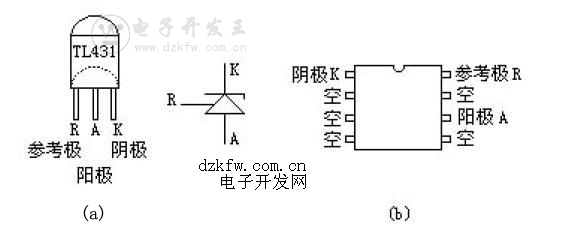

TL431是一種并聯穩壓集成電路。因其性能好、價格低，因此廣泛應用在各種電源電路中。其封裝形式與塑封三極管9013等相同，如圖a所示。同類產品還有圖b所示的雙直插外形的。
封裝形式：TO - 92、SOT - 89、SOT - 23

TL431的幾種基本用法，TL431應用電路：

　　TL431作為一個高性價比的常用分流式電壓基準，有很廣泛的用途。這里簡單介紹一下TL431常見的和不常見的幾種接法。

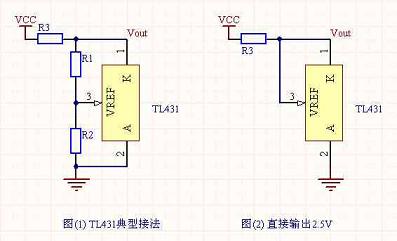

　　圖(1)是TL431的典型接法，輸出一個固定電壓值，計算公式是： Vout = (R1+R2)*2.5/R2，
　　同時R3的數值應該滿足1mA < (Vcc-Vout)/R3 < 500mA
　　
　　當R1取值為0的時候，R2可以省略，這時候電路變成圖(2)的形式，TL431在這里相當于一個2.5V穩壓管。

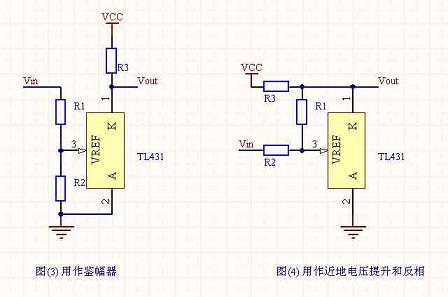

　　利用TL431還可以組成鑒幅器，如圖(3)，這個電路在輸入電壓 Vin < (R1+R2)*2.5/R2 的時候輸出Vout為高電平，反之輸出接近2V的電平。需要注意的是當Vin在(R1+R2)*2.5/R2附近以微小幅度波動的時候，電路會輸出不穩定的值。
　　
　　TL431可以用來提升一個近地電壓，并且將其反相。如圖(4)，輸出計算公式為： Vout = ( (R1+R2)*2.5 - R1*Vin )/R2
　　特別的，當R1 = R2的時候，Vout = 5 - Vin。這個電路可以用來把一個接近地的電壓提升到一個可以預先設定的范圍內，唯一需要注意的是TL431的輸出范圍不是滿幅的。
　　TL431自身有相當高的增益(我在仿真中粗略測試，有大概46db)，所以可以用作放大器。

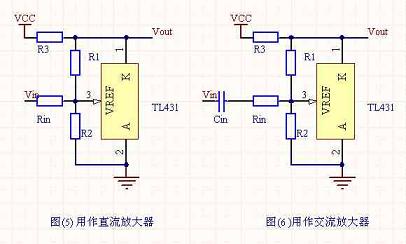

　　圖(5)顯示了一個用TL431組成的直流電壓放大器，這個電路的放大倍數由R1和Rin決定，相當于運放的負反饋回路，而其靜態輸出電壓由R1和R2決定。
　　這個電路的優點在于，它結構簡單，精度也不錯，能夠提供穩定的靜態特性。缺點是輸入阻抗較小，Vout的擺幅有限。
　　
　　圖(6)是交流放大器，這個結構和直流放大器很相似，而且具有同樣的優缺點。我正在嘗試用這個放大器代替次級運放來放大熱釋紅外傳感器的輸出信號。
