司機酒精檢測報警器,Alcohol Detector

關鍵字：酒精檢測電路,LM386,酒精氣敏傳感器

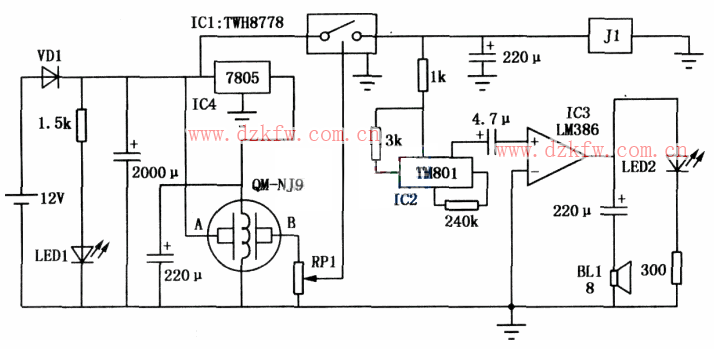

如圖所示是酒精檢測報警控制器電路。QM-NJ9為酒精氣敏傳感器，若檢測到酒精氣味，則QM-NJ9的A-B間電阻變小，電位器RP1的滑動端電位升高。當該電位升高到l.6V時，IC1大功率開關器件TWH8778接通，使IC2語音集成電路TM801工作，其輸出經IC3集成功放LM386進行功率放大后推動揚聲器BL1發出報警聲。同時，繼電器J1得電動作，其動斷觸點斷開，切斷汽車點火電路，強制發動機熄火，達到控制司機酒后開車的目的。
