根據圖b)可知：啟動按鈕I401接通后，Q430得電吸合并自保、Q432得電吸合，電機以星形接法起動。與此同時，計時器T100得電開始計時，到設定的5s時，T100動作，其常閉觸點斷開Q432和T100，其常開觸點閉合接通Q431并自保，電動機以Δ連接全壓運行。圖c)是指令語句。
歐姆龍plc梯形圖：三相異步電機Y-Δ降壓起動編程實例
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2018-09-03

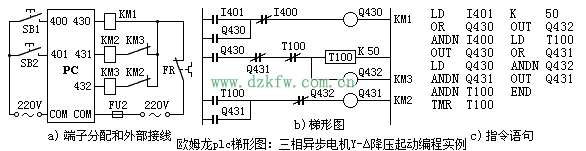

以SB2為啟動按鈕、SB1為停止按鈕，KM1為電源接觸器，KM2、KM3分別為Δ連接和Y連接接觸器，FR為熱繼電器保護觸點，可作出plc控制的端子分配和外部接線圖、梯形圖如圖a)、b)所示。
Tags：梯形圖,歐姆龍,plc,三相異步電機
