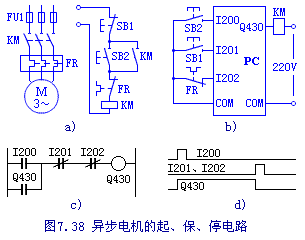

圖a)是異步電機的起、保、停電路。
　　工作原理：按下啟動按鈕SB2，接觸器KM得電自保，其常開主觸點接通主電路，電機運轉；按下停止按鈕SB1，接觸器KM失電復位，斷開主電路，電機停止。
　　采用plc控制時，按鈕SB1、SB2和熱繼電器FR的觸點是PLC的輸入設備，接觸器KM是輸出設備。圖b)是PLC端子分配圖，c)是梯形圖電路，d)輸入輸出信號波形圖。

　　梯形圖原理說明：按下起動按鈕，I200線圈得電，其常開觸點閉合使Q430接通；Q403的常開觸點與I200并聯實現自保；按下停止按鈕或熱繼電器動作，I201和I201的常閉觸點都斷開使Q430斷電。
